Техническое описание монтажной плиты 100M-11F

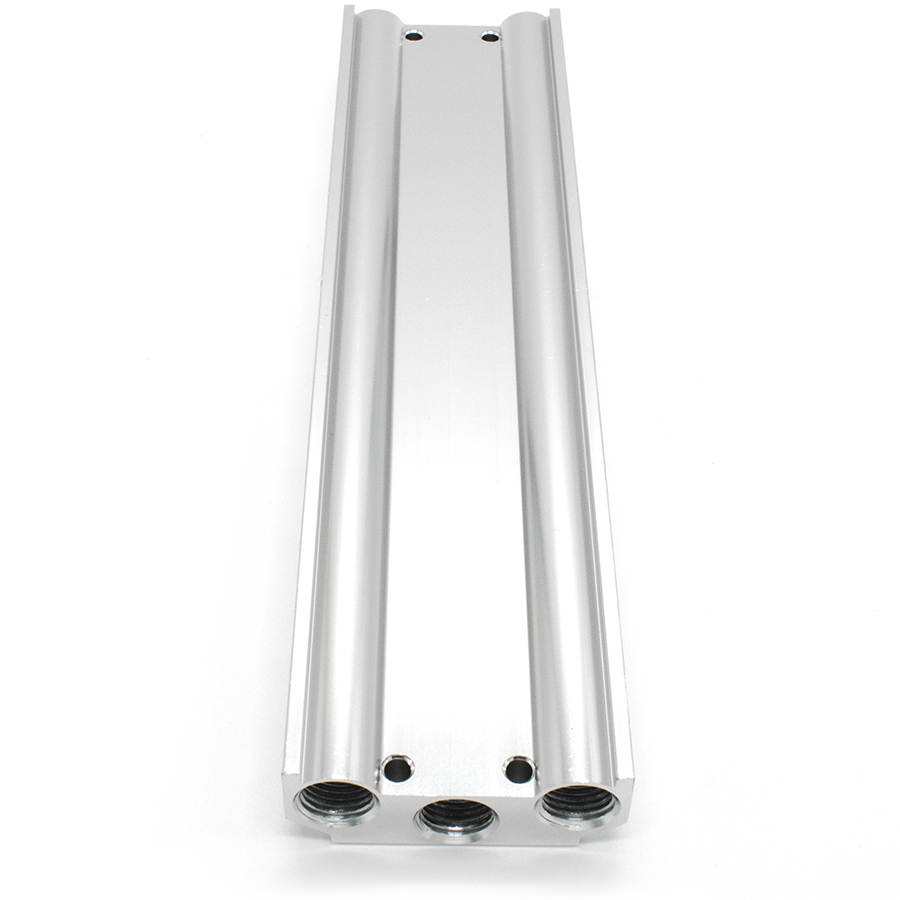

Монтажная плита модели 100M-11F представляет собой групповой коллектор, предназначенный для компактного монтажа до 11 пневматических распределителей 100-й серии с функциональной схемой 5/2 или 5/3. Изделие обеспечивает централизованный подвод сжатого воздуха и объединение выхлопных каналов, что оптимизирует пневматическую разводку и снижает уровень шума в системе.
Конструкция выполнена из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что гарантирует стабильность геометрических параметров и долговечность при эксплуатации в промышленных средах. Продукт соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) в части обеспечения герметичности соединений и надежности монтажных интерфейсов.
Технические характеристики и комплектация:
- Количество монтажных мест: 11 позиций;
- Совместимость: пневмораспределители серии 4V100;
- Тип выхлопа: объединенный (общие каналы 3 и 5);
- Материал корпуса: анодированный алюминий;
- Комплект поставки:
- Монтажная плита — 1 шт.
- Винты крепления распределителей — 22 шт.
- Уплотнительные прокладки (интерфейс плита-распределитель) — 11 шт.

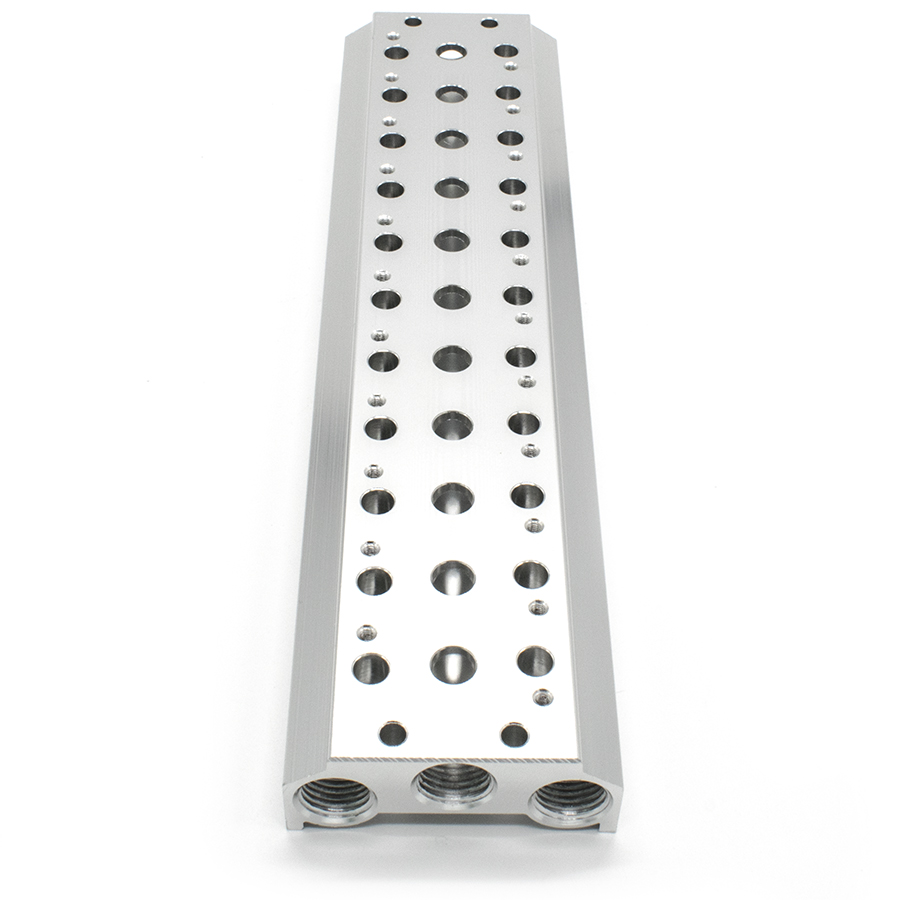

Монтажная поверхность плиты обработана с высокой точностью для минимизации утечек сжатого воздуха. Изделие адаптировано для работы в составе автоматизированных систем управления технологическими процессами.
