Техническое описание монтажной плиты 100M-15F

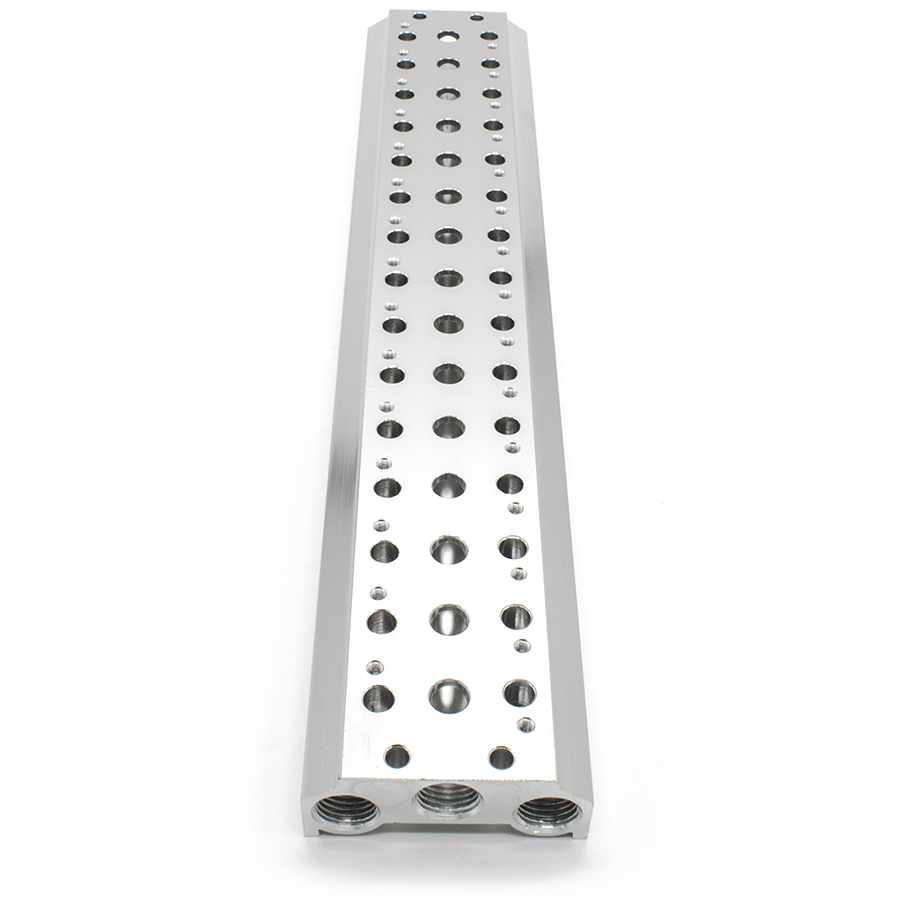

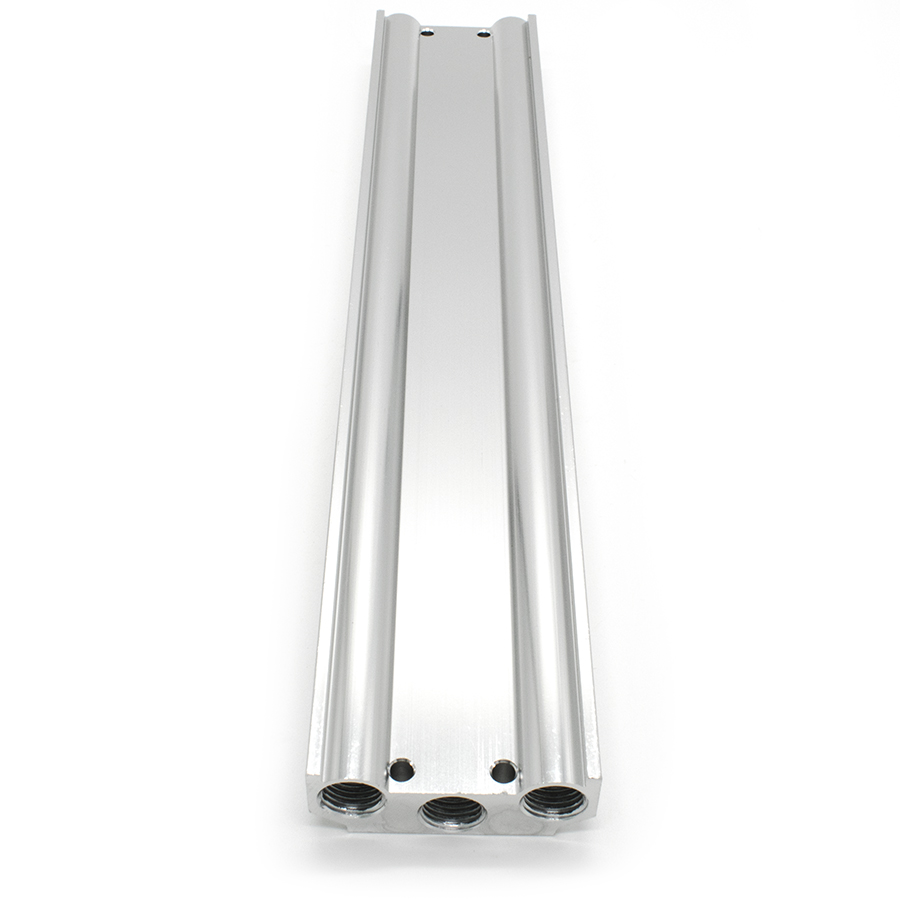

Монтажная плита модели 100M-15F представляет собой групповой коллектор, предназначенный для компактного монтажа до 15 пневматических распределителей 100-й серии с конфигурацией 5/2 и 5/3 (линейность/позиционность). Данное изделие обеспечивает централизованную подачу сжатого воздуха и объединение выхлопных каналов, что оптимизирует пневматическую схему и упрощает техническое обслуживание системы.
Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 (климатическое исполнение) и соответствует нормам ГОСТ 12.2.101-84 по обеспечению безопасности пневматических приводов. Конструкция плиты выполнена из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что гарантирует стабильность геометрических параметров при эксплуатации под давлением.
Технические характеристики и комплектация:
- Тип устройства: Коллекторная плита с общим выхлопом;
- Количество монтажных мест: 15 позиций;
- Совместимость: Пневмораспределители серии 4V100;
- Материал корпуса: Анодированный алюминий;
- Соответствие стандартам: ГОСТ 15150-69, ГОСТ 12.2.101-84.
Комплект поставки:
- Монтажная плита — 1 шт;
- Винты крепления распределителей — 30 шт (по 2 на позицию);
- Уплотнительные прокладки интерфейса «плита-распределитель» — 15 шт.
