Техническое описание монтажной плиты серии 100M-5F

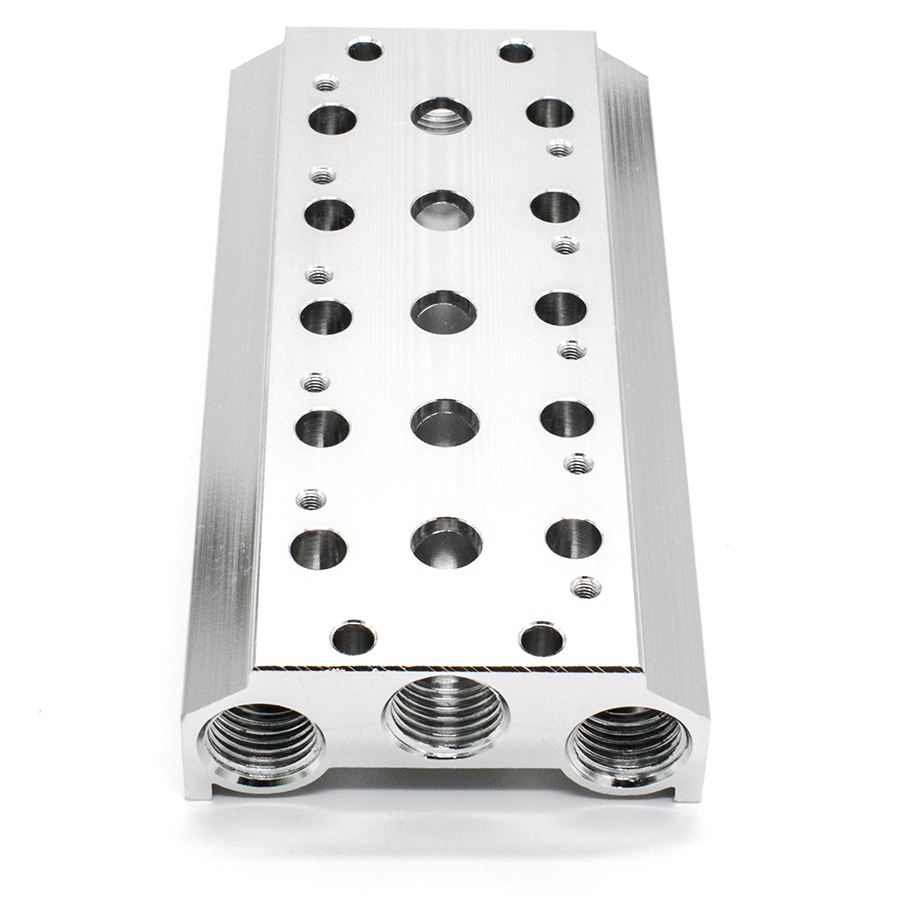

Монтажная плита модели 100M-5F представляет собой прецизионный коллекторный блок, предназначенный для группового монтажа пневматических распределителей 100-й серии с конфигурацией линейности 5/2 и 5/3. Изделие обеспечивает компактное размещение до 5 исполнительных устройств, объединяя каналы питания и выхлопа в единую магистраль, что существенно оптимизирует пневматическую схему и снижает количество соединительных фитингов.

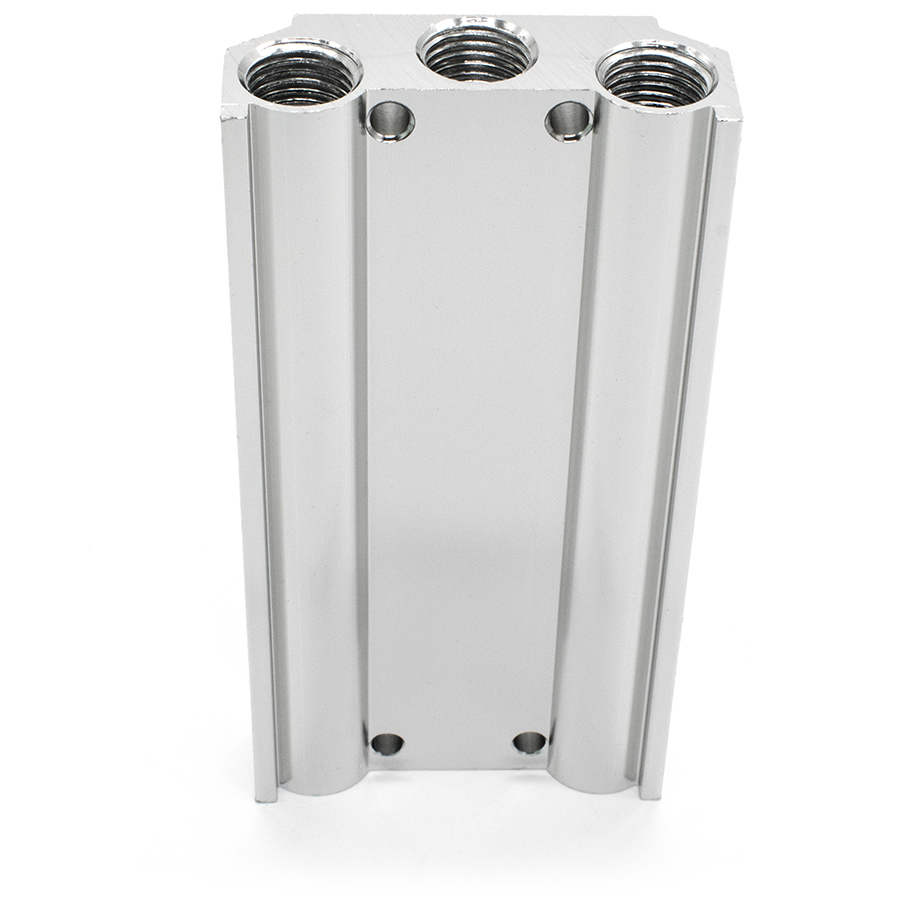

Конструкция плиты выполнена из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что гарантирует стабильность геометрических параметров при воздействии вибрационных нагрузок и избыточного давления. Интегрированные каналы выхлопа позволяют централизованно отводить отработанный сжатый воздух, минимизируя уровень шума при установке глушителей в общие порты. Продукт соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 18460-91 по общим техническим требованиям к пневмоприводам.
Технические характеристики и комплектация:
- Тип устанавливаемых распределителей: Серия 100 (5/2, 5/3);
- Количество монтажных позиций: 5;
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм);
- Материал корпуса: Анодированный алюминий;
- Соответствие стандартам: ГОСТ 12.2.101-84 (Пневмоприводы. Общие требования безопасности).
Комплект поставки:
- Монтажная плита — 1 шт;
- Винты крепления распределителя — 10 шт;
- Межфланцевые уплотнения (плита-распределитель) — 5 шт.
