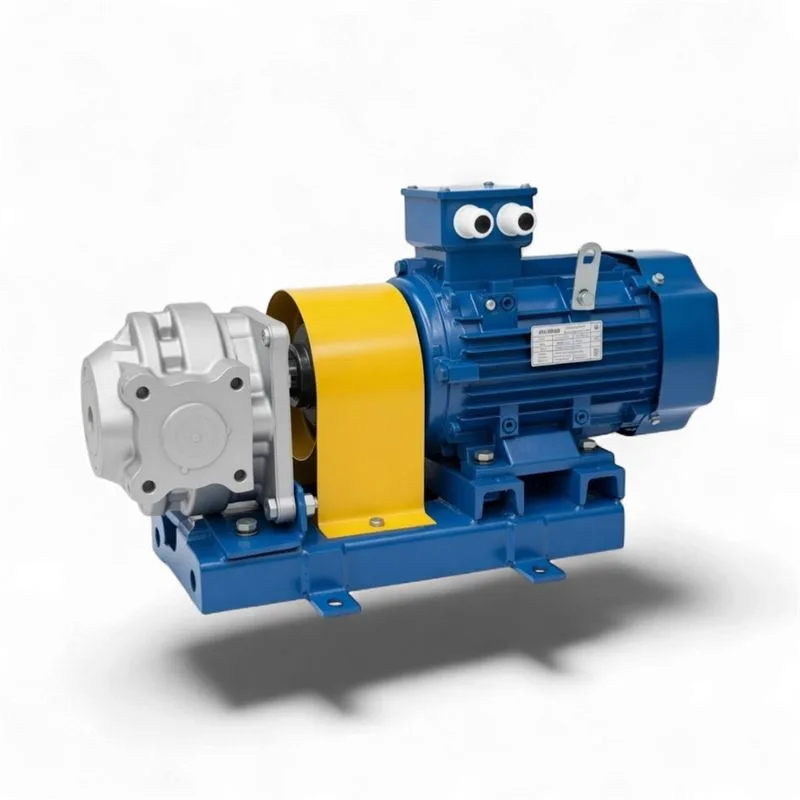

«Насос НШ50 с 5,5 кВт ст. (агрегат)» — шестерённый насос НШ50 с электродвигателем АИР112М4 (5,5 кВт, ≈1500 об/мин) на общей раме. Рабочий объём — 50 см³/об, подача — 65 л/мин при 1500 об/мин (≈42 л/мин при 960 об/мин), номинальное давление — 160 бар (серия «-3», до 200 бар в исполнении «-4»). Агрегат собран на производстве: насос, электродвигатель, рама и муфта с защитным кожухом объединены в один узел — на месте остаётся подключить гидролинии и питание.
Ключевые характеристики
- Тип насосаШестерённый (НШ), внешнее зацепление
- Модель / рабочий объёмНШ50 · 50 см³/об
- Подача @960 об/мин42 л/мин
- Подача @1500 об/мин65 л/мин
- Номинальное давление160 бар (серия «-3»), до 200 бар («-4») — по паспорту

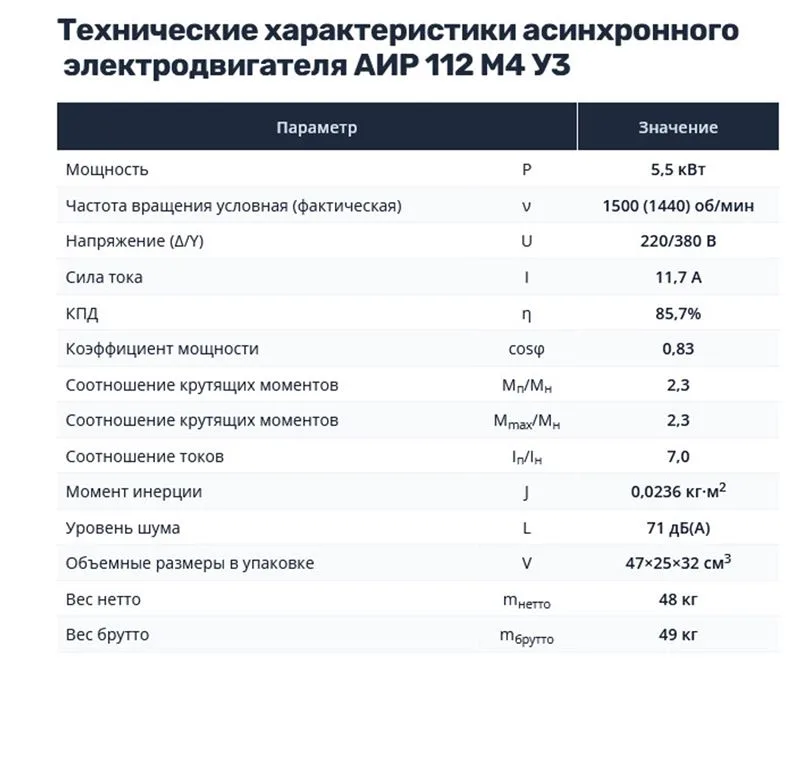

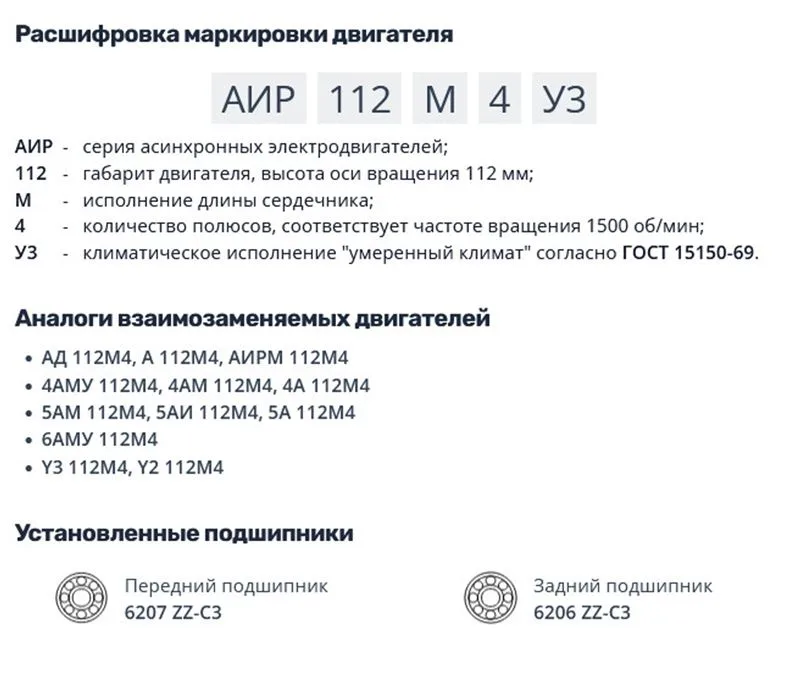

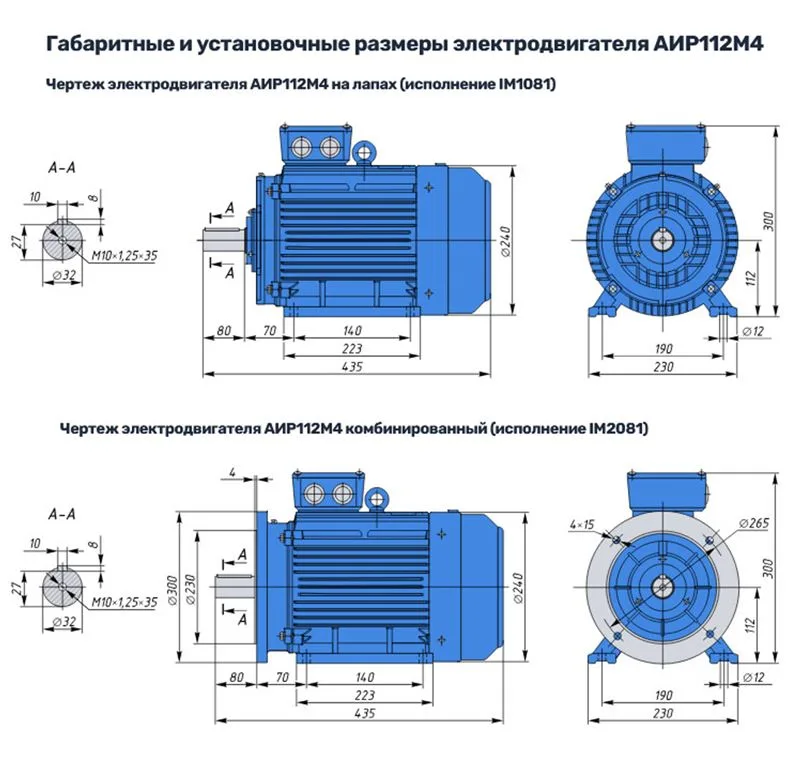

- ЭлектродвигательАИР112М4 (замена 4А(М)112М4) · 5,5 кВт · ≈1500 об/мин (4-полюсный)
- МонтажНа общей раме (агрегат), вал через муфту
- Рабочая жидкостьМинеральные гидравлические масла (И-20А, ИГП-18/30, ВМГЗ и др.)
- Вязкость≈10–100 сСт (по паспорту насоса)
- ФильтрацияРекомендуется 25–40 мкм (по паспорту)
- Направление вращенияПо стрелке на корпусе / по паспорту
- Окружающая средаОт +5 до +40 °C (стандартное исполнение)
- КомплектацияНасос, двигатель, рама, муфта, крепёж, паспорт
Устройство и принцип работы
Насос НШ — шестерённый насос с внешним зацеплением: две прямозубые шестерни в литом корпусе переносят масло из полости всасывания в напорную. Такая конструкция даёт постоянную подачу, высокую надёжность, простое обслуживание и малую чувствительность к загрязнению рабочей жидкости. Крутящий момент от электродвигателя передаётся на вал насоса через муфту; насос и двигатель выставлены на общей раме, валы отцентрированы.
Применение
Агрегат НШ50 с двигателем 5,5 кВт применяют в гидросистемах прессов, металлорежущих и деревообрабатывающих станков, подъёмников, дорожной, строительной и сельскохозяйственной техники, в маслостанциях и на испытательных стендах — везде, где нужна стабильная подача рабочей жидкости под давлением до 160 бар.
Совместимость и подбор
Позиция подбирается по рабочему объёму, требуемой подаче, давлению и типу монтажа. Нужен другой рабочий объём НШ (4, 6, 16, 32, 50, 100, 250 см³/об), другая частота вращения (960 / 1500 / 3000 об/мин), напряжение 220/380 В или противоположное направление вращения — соберём агрегат под задачу. Пришлите маркировку насоса или фото шильдика, и мы сверим параметры по каталогу производителя.
Поставка и документы
Раздел каталога: «Насосные агрегаты НШ» · НШ50. Отгрузка со склада в Санкт-Петербурге, доставка по России транспортными компаниями, возможен самовывоз. Документы — счёт, УПД, паспорт изделия; гарантия 12 месяцев на насос и электродвигатель. Подбор и расчёт — в калькуляторе подбора или по телефону +7 (909) 019-08-00, e-mail info@spbetz.ru.
Характеристики приведены по паспорту насоса НШ50 и справочнику двигателей АИР. Конкретное исполнение (направление вращения, посадка вала, напряжение питания) уточняйте при заказе.
