Техническое описание аксиально-поршневого насоса
Нерегулируемый аксиально-поршневой гидронасос с наклонным блоком предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Конструктивное исполнение соответствует требованиям ГОСТ 13823-80 и ГОСТ 30224-96, что обеспечивает высокую эксплуатационную надежность в составе гидроприводов строительной, дорожной и коммунальной техники.
Конструктивные особенности и принцип работы:
- Кинематическая схема: Наклонный блок цилиндров обеспечивает преобразование вращательного движения в возвратно-поступательное движение поршней.
- Гидравлические порты: Подключение к гидролинии осуществляется через два фланца, расположенных на торцевой части корпуса.

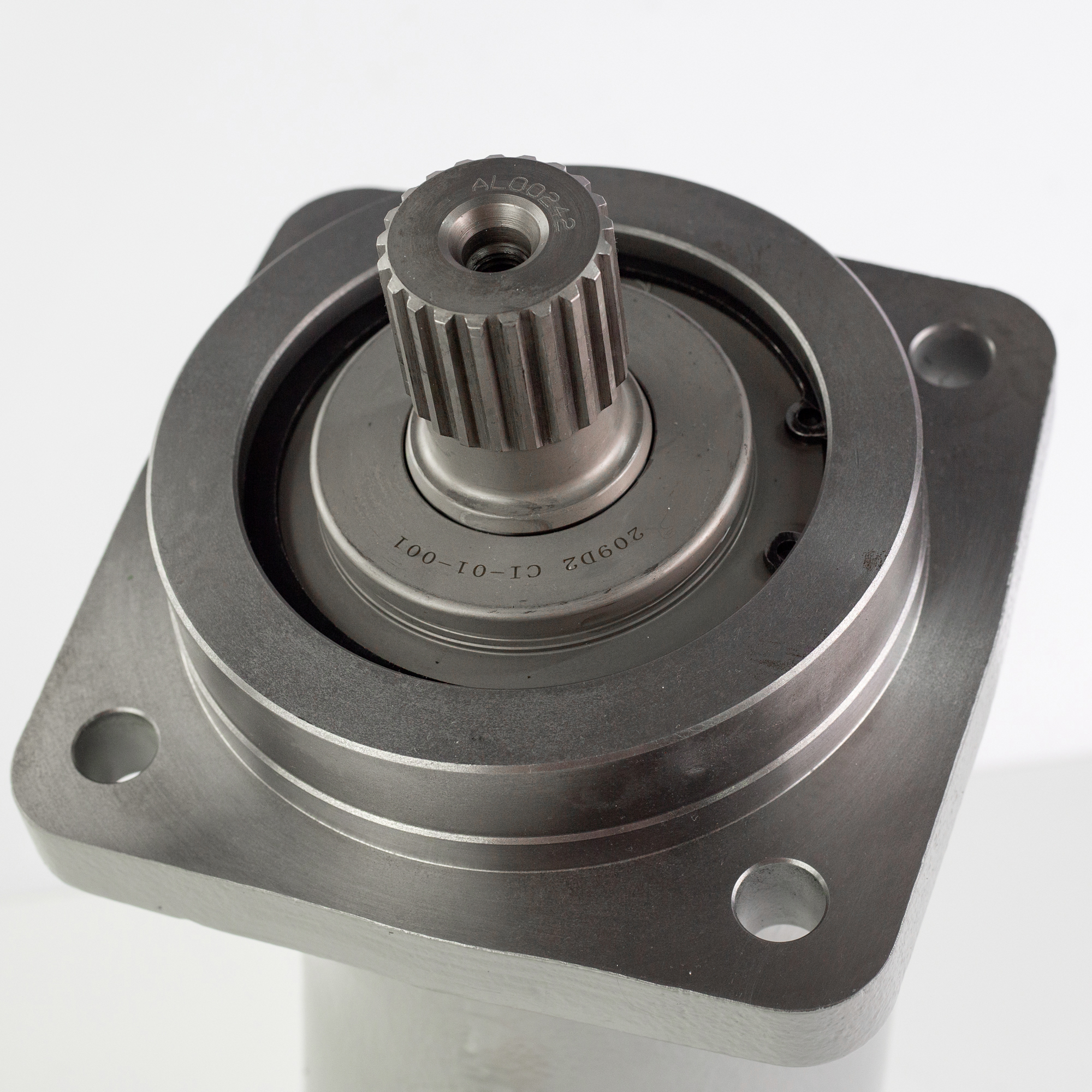

- Вал: Шлицевое исполнение W45x2x21x9g согласно DIN 5480 обеспечивает передачу высокого крутящего момента.
- Направление вращения: Левое (против часовой стрелки со стороны вала).
Технические характеристики:
- Рабочий объем: 107 см³/об;
- Номинальное давление на выходе: 35 МПа (350 бар);
- Максимальное пиковое давление: 40 МПа (400 бар);
- Максимальная частота вращения: 3000 об/мин;
- Объемный КПД: не менее 95%;
- Температурный диапазон эксплуатации: от -40°C до +100°C.
Изделие соответствует стандартам безопасности и техническим регламентам, предъявляемым к объемным гидромашинам по ГОСТ 12.2.086-83.
