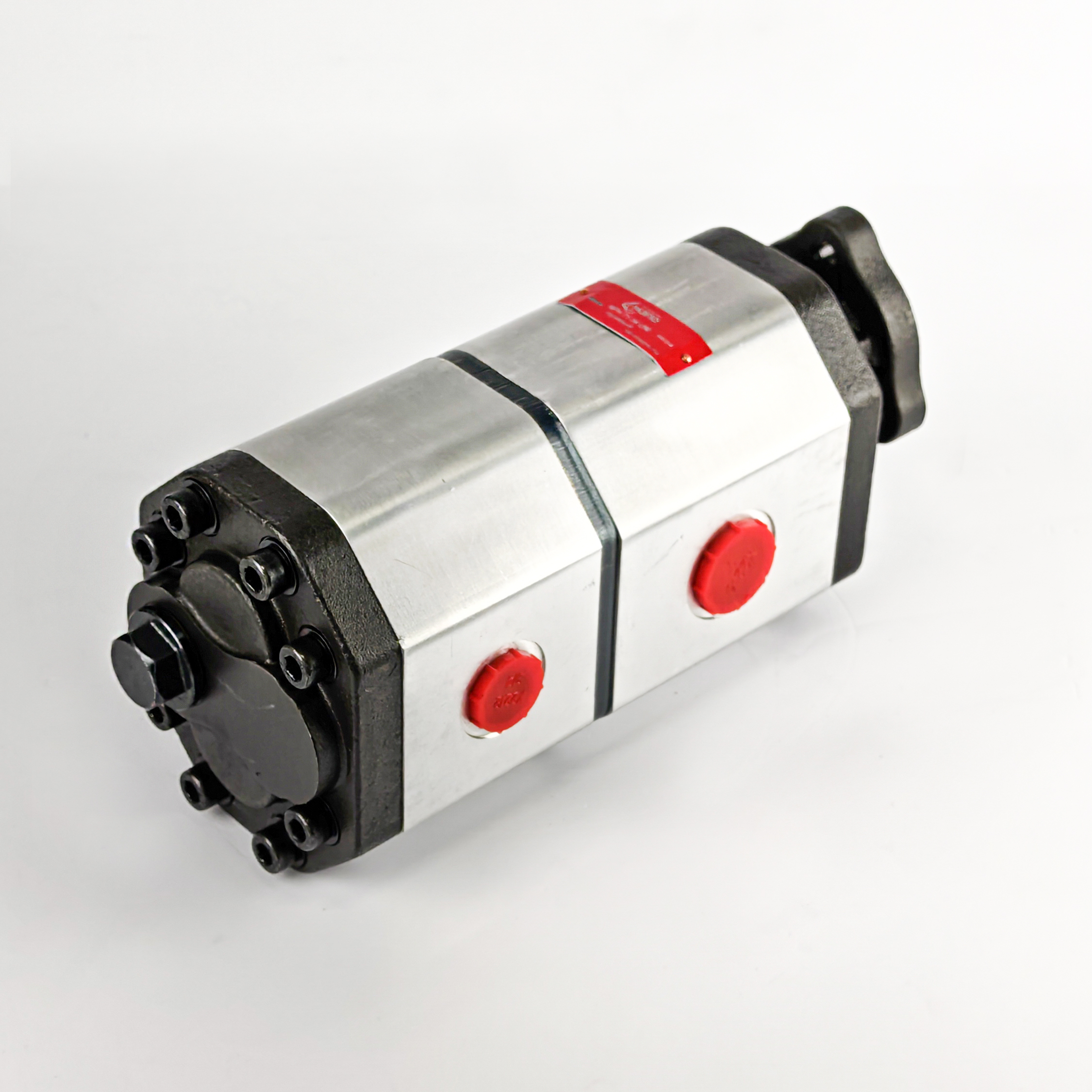

Техническое описание шестеренного насоса NPH 71-34 UNI
Двухсекционный шестеренный насос серии NPH предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат применяется в открытых гидросистемах мобильной спецтехники (мусоровозы, погрузчики, дорожные машины) для обеспечения функционирования исполнительных механизмов.
Конструктивные особенности и эксплуатация
- Конфигурация: Тандемная конструкция с рабочими объемами секций 71 см³ и 34 см³.
- Привод: Шлицевой вал стандарта ISO 14 (6x21x25), обеспечивающий надежную передачу крутящего момента.
- Монтаж: Присоединительный фланец стандарта UNI. При консольном монтаже сдвоенного агрегата обязательна установка дополнительной опоры для предотвращения статических и динамических деформаций корпуса.
- Режим работы: Максимальная частота вращения всей сборки ограничена параметрами секции с наименьшим допустимым числом оборотов.
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 31177-2003 (Насосы объемные. Общие технические требования).
Технические характеристики:
- Номинальное рабочее давление: 200 бар
- Пиковое давление: 250 бар
- Диапазон частоты вращения: 500 – 2400 об/мин
- Направление вращения: Правое (по часовой стрелке со стороны вала)
- Масса в сборе: 17.8 кг
