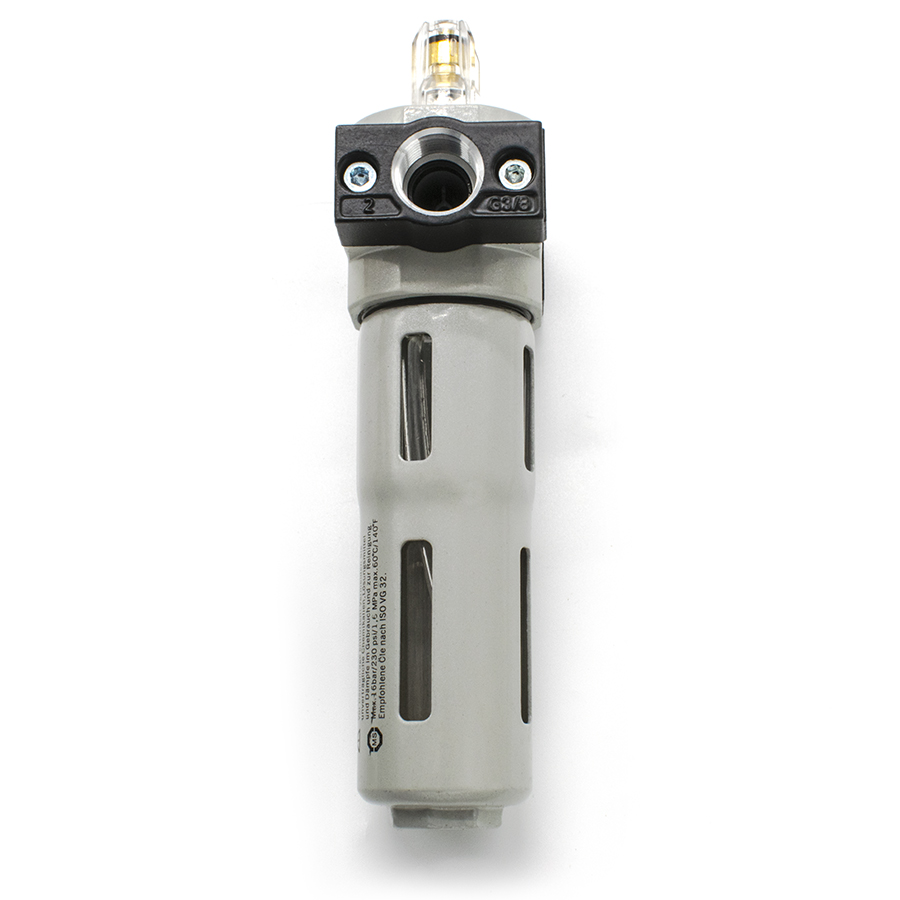

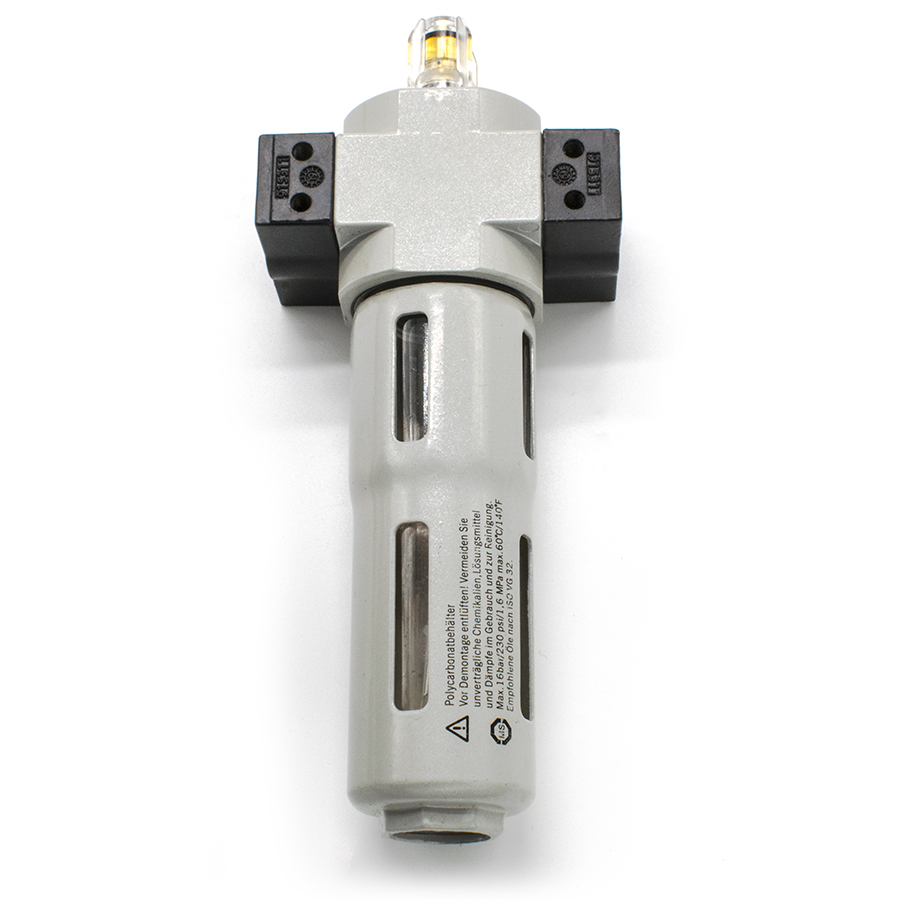

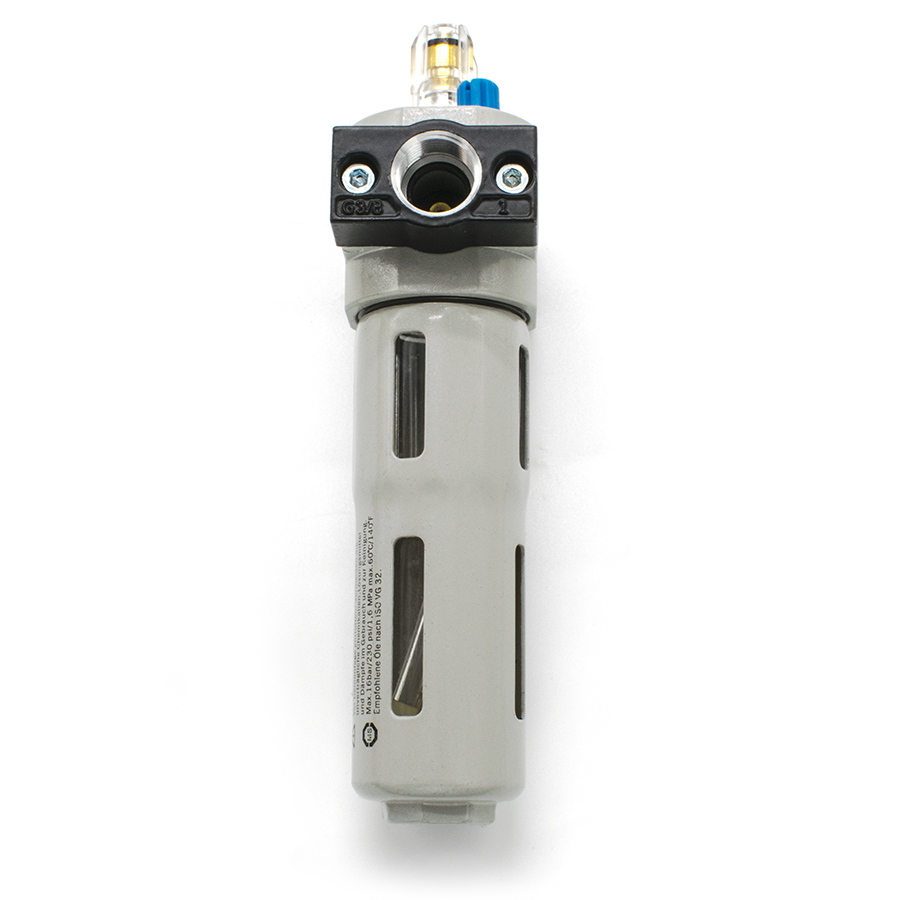

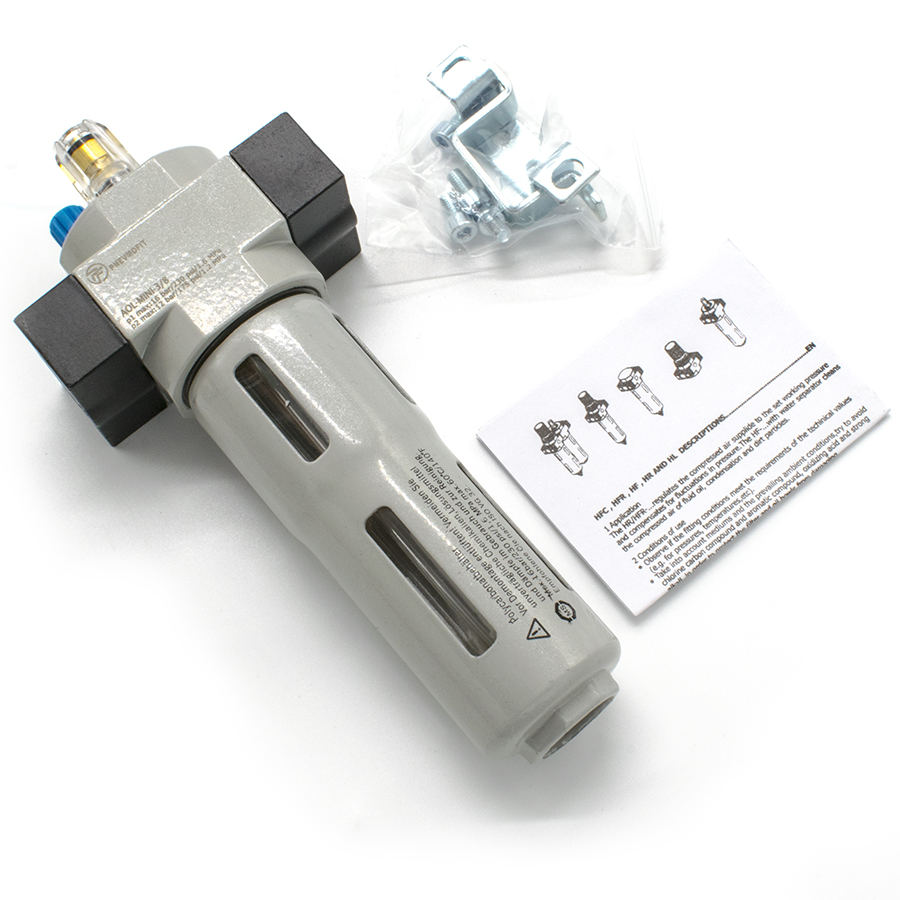

Техническое описание лубрикатора AOL-3/8-MINI
Маслораспылитель (лубрикатор) серии AOL-MINI является исполнительным элементом систем подготовки сжатого воздуха, предназначенным для дозированного впрыска распыленной масляной фракции в пневматическую магистраль. Устройство функционирует по принципу эжекции, обеспечивая создание стабильного масляного тумана для смазки пар трения пневматических приводов и инструмента. Конструктивное исполнение и технические характеристики изделия соответствуют требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) и ГОСТ 12.2.101-84 в части обеспечения надежности пневмосистем.
Конструктивные особенности и функционал:
- Корпус и резервуар: Выполнены из высокопрочных материалов, устойчивых к циклическим нагрузкам и воздействию агрессивных сред. Объем чаши составляет 22 мл.
- Регулировочный механизм: Интегрированная система настройки капельной подачи позволяет прецизионно устанавливать расход смазочного материала в зависимости от динамических параметров потока.
- Аэродинамические показатели: Номинальный расход воздуха достигает 2700 л/мин при рабочем давлении до 16 Бар. Минимальный порог срабатывания эжектора составляет 3 л/мин.
Эксплуатация устройства допускается в температурном диапазоне от 0 °C до +60 °C. Рекомендуемый тип смазочного материала — масло с вязкостью ISO VG 32, что гарантирует оптимальное диспергирование частиц в воздушном потоке.
