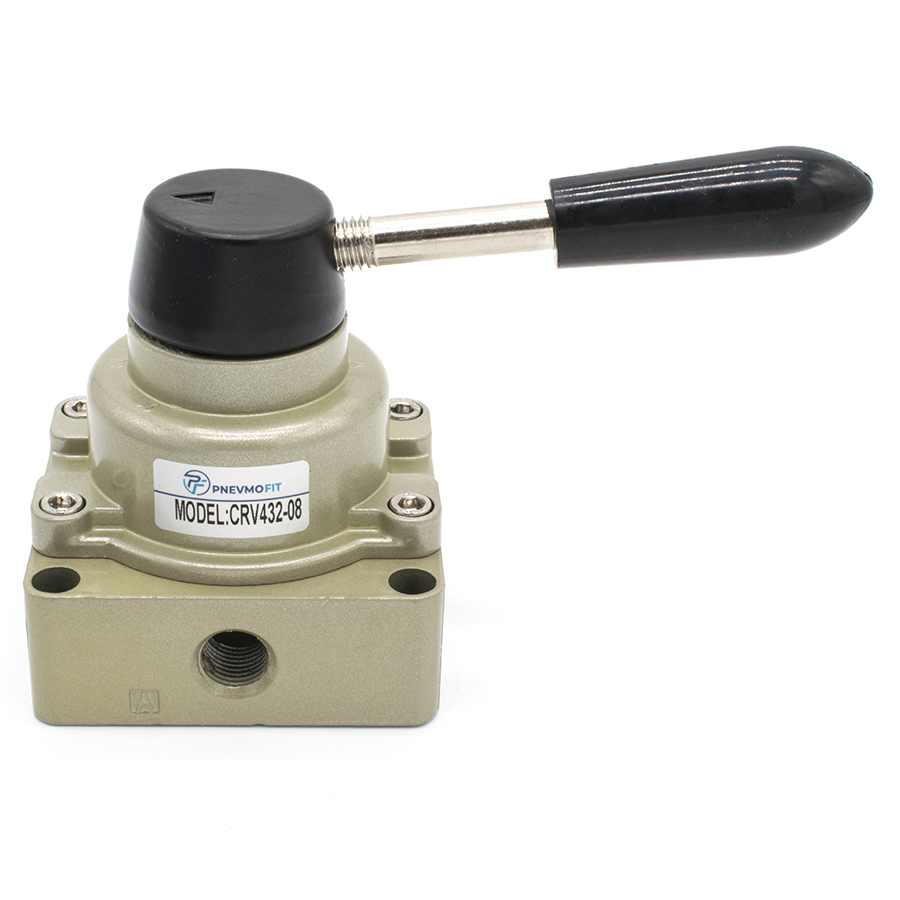

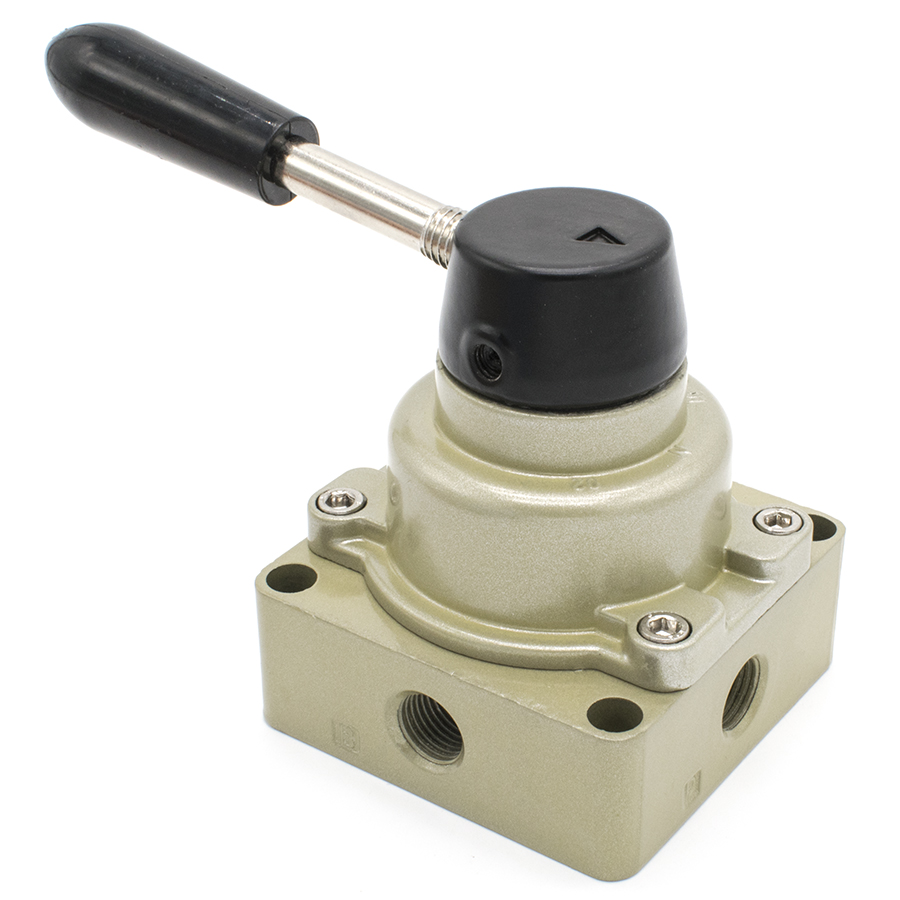

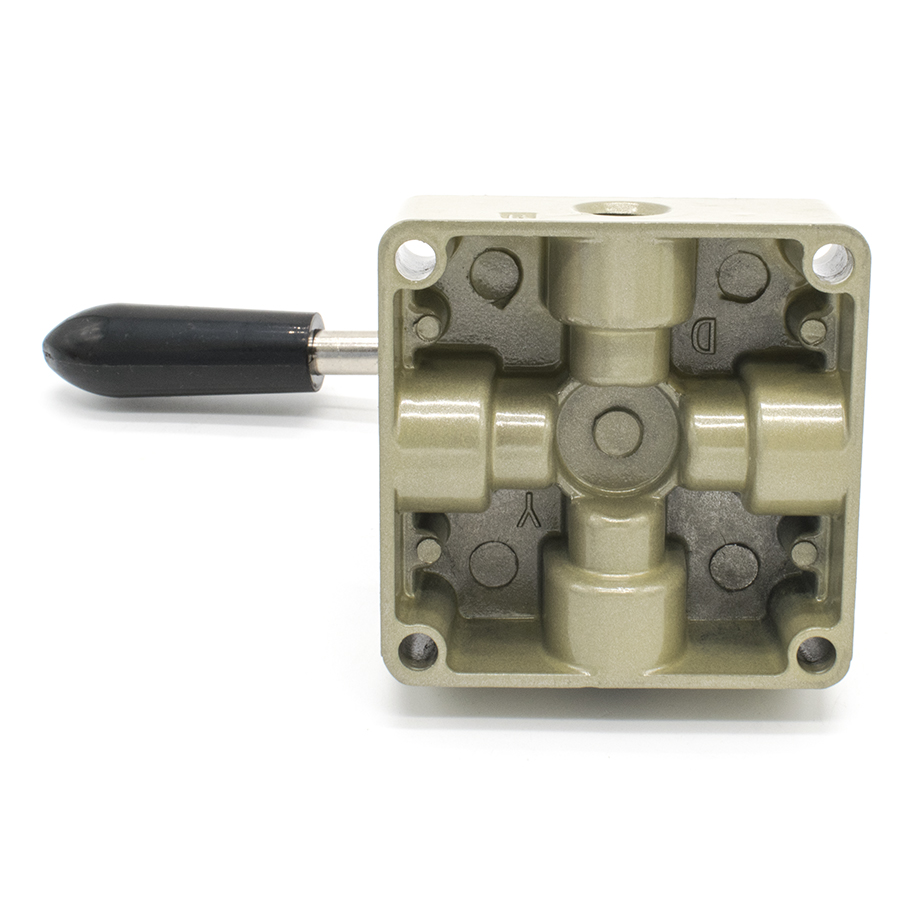

Техническое описание кранового пневмораспределителя CRV432-08
Пневмораспределитель серии CRV432-08 представляет собой устройство кранового типа, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модель выполнена по четырехлинейной трехпозиционной схеме (4/3) с ручным управлением и фиксацией рычага в каждом из рабочих положений.
Конструктивные и функциональные особенности:
- Тип распределителя: Крановый, прямого действия.
- Схема функционирования: 4/3 (четыре линии, три позиции). В центральной позиции все рабочие каналы перекрыты (закрытый центр), что позволяет удерживать исполнительный механизм в промежуточном положении под давлением.
- Механизм управления: Поворотная рукоятка с четкой фиксацией позиций, обеспечивающая высокую точность коммутации.
- Материалы: Корпус изготовлен из высокопрочного алюминиевого сплава, устойчивого к коррозии и механическим нагрузкам.
- Соответствие стандартам: Изделие спроектировано и изготовлено с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84.
Технические параметры:
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм).
- Диапазон рабочего давления: от 0 до 1.0 МПа (10 Бар).
- Температурный режим эксплуатации: от -20°C до +80°C.
- Присоединительная резьба: G1/4" (входные, выходные и выхлопные порты).
