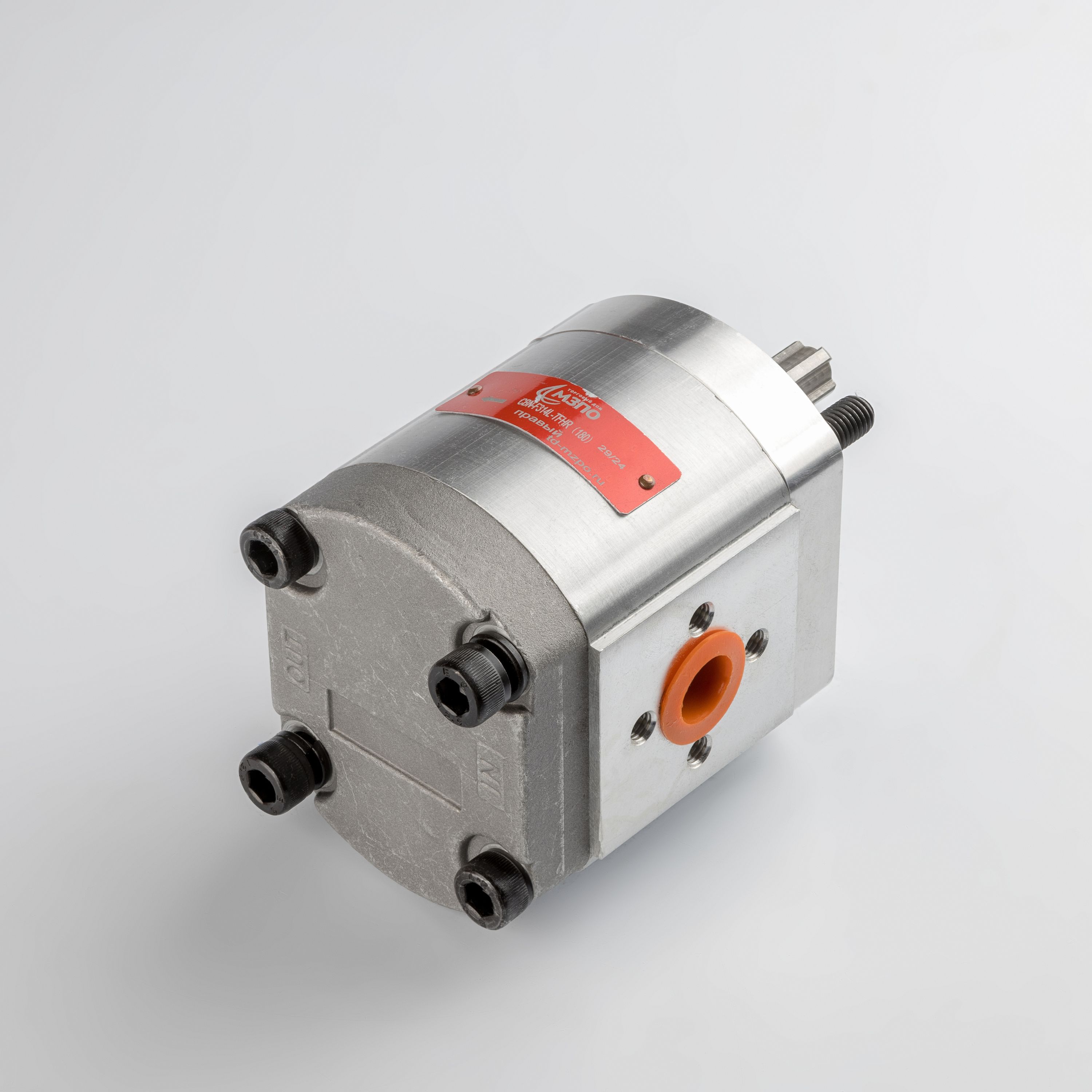

Техническое описание шестеренного насоса CBN-F314L-TFHR
Шестеренный насос серии CBN представляет собой гидромашину объемного типа, предназначенную для преобразования механической энергии приводного вала в гидравлическую энергию потока рабочей жидкости. Данный агрегат спроектирован для эксплуатации в составе гидросистем минитракторов, сельскохозяйственной и дорожно-строительной спецтехники.
Конструктивные особенности и принцип работы
Насос выполнен в высокопрочном корпусе, устойчивом к переменным нагрузкам. Основным рабочим органом является пара шестерен внешнего зацепления. При вращении ведущего вала (4 шлица) рабочая жидкость переносится во впадинах между зубьями из зоны всасывания в зону нагнетания. Герметичность рабочих камер обеспечивается прецизионной подгонкой торцевых уплотнений.
Технические регламенты и соответствие стандартам
Изделие соответствует требованиям ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и ГОСТ 13109-97 в части обеспечения параметров выходного потока. Эксплуатационные показатели гидравлического оборудования соответствуют общепромышленным нормам надежности для мобильной гидравлики.
Основные технические параметры:
- Рабочий объем: 14 см³/об, что обеспечивает стабильную подачу при номинальных оборотах.
- Давление: Номинальное рабочее давление составляет 200 бар, с возможностью кратковременных пиковых нагрузок до 250 бар.
- Скоростной режим: Эффективная работа в диапазоне от 600 до 3000 об/мин.
- Гидравлическое подключение: Конфигурация портов выполнена под углом 180 градусов с метрической резьбой (вход M18, выход M14).
- Направление вращения: Правое (по часовой стрелке со стороны приводного вала).
При монтаже и эксплуатации необходимо строго соблюдать чистоту рабочей жидкости и требования к фильтрации согласно регламентам технического обслуживания гидросистем.
