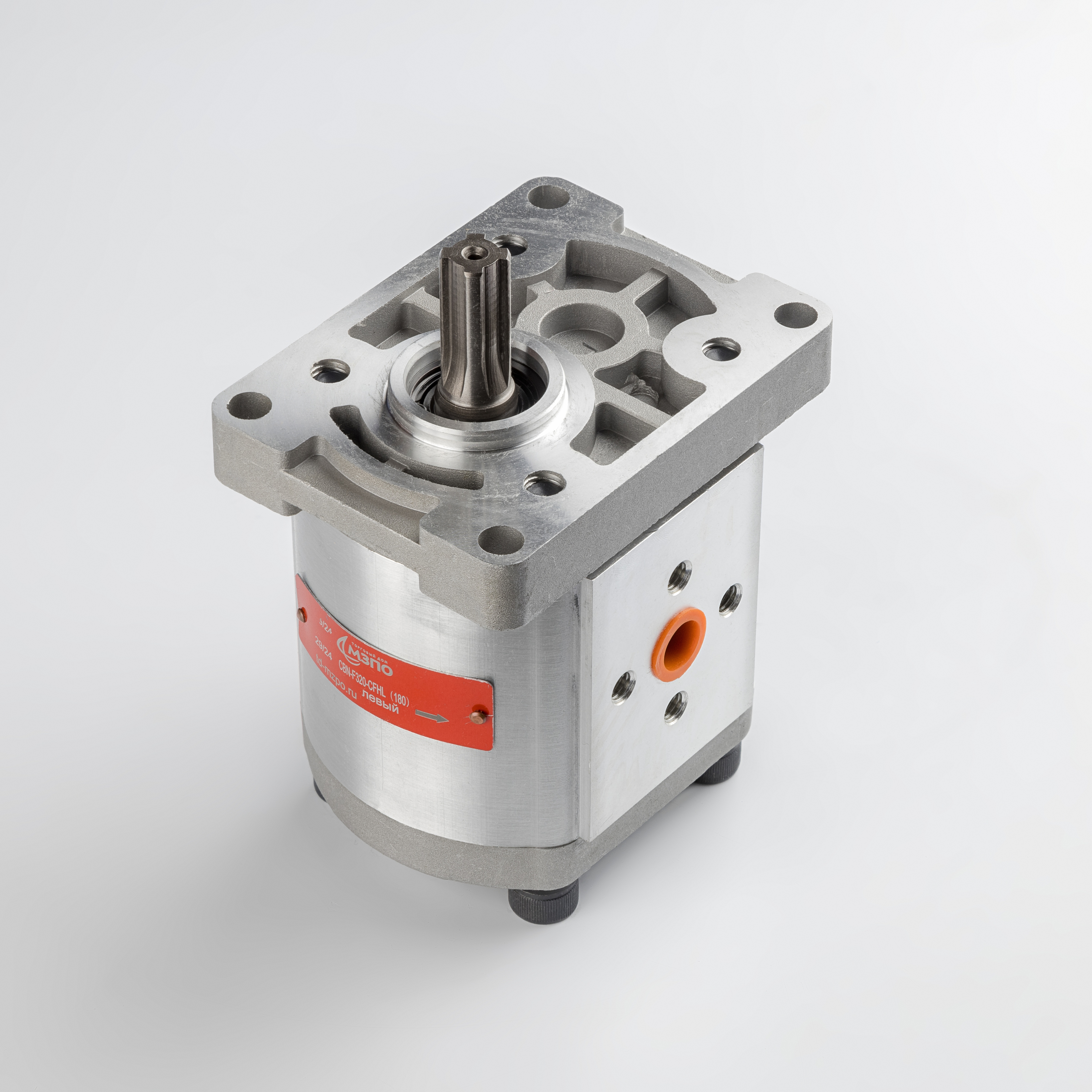

Техническое описание шестеренного насоса серии CBN
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат применяется в гидравлических системах малогабаритной спецтехники, сельскохозяйственных машин и коммунального оборудования.
Конструктивные особенности и эксплуатация
Изделие выполнено в алюминиевом корпусе с высокой механической прочностью. Конструкция включает в себя пару стальных шестерен, компенсаторы торцевых зазоров и систему уплотнений, обеспечивающих высокий объемный КПД. Эксплуатация насоса должна соответствовать требованиям ГОСТ 14658-86, регламентирующему правила приемки и методы испытаний объемных гидроприводов.
Технические параметры:
- Рабочий цикл: Нагнетание минерального масла с кинематической вязкостью согласно паспортным данным.
- Привод: Шлицевое соединение (4 шлица), обеспечивающее надежную передачу крутящего момента.
- Гидравлический контур: Подключение портов под углом 180 градусов.
- Безопасность: Соответствует техническим условиям и стандартам безопасности ГОСТ 12.2.086-83.
Направление вращения — левое (против часовой стрелки со стороны вала). Устройство рассчитано на работу в условиях номинального давления 200 бар с возможностью кратковременных пиковых нагрузок до 250 бар.
