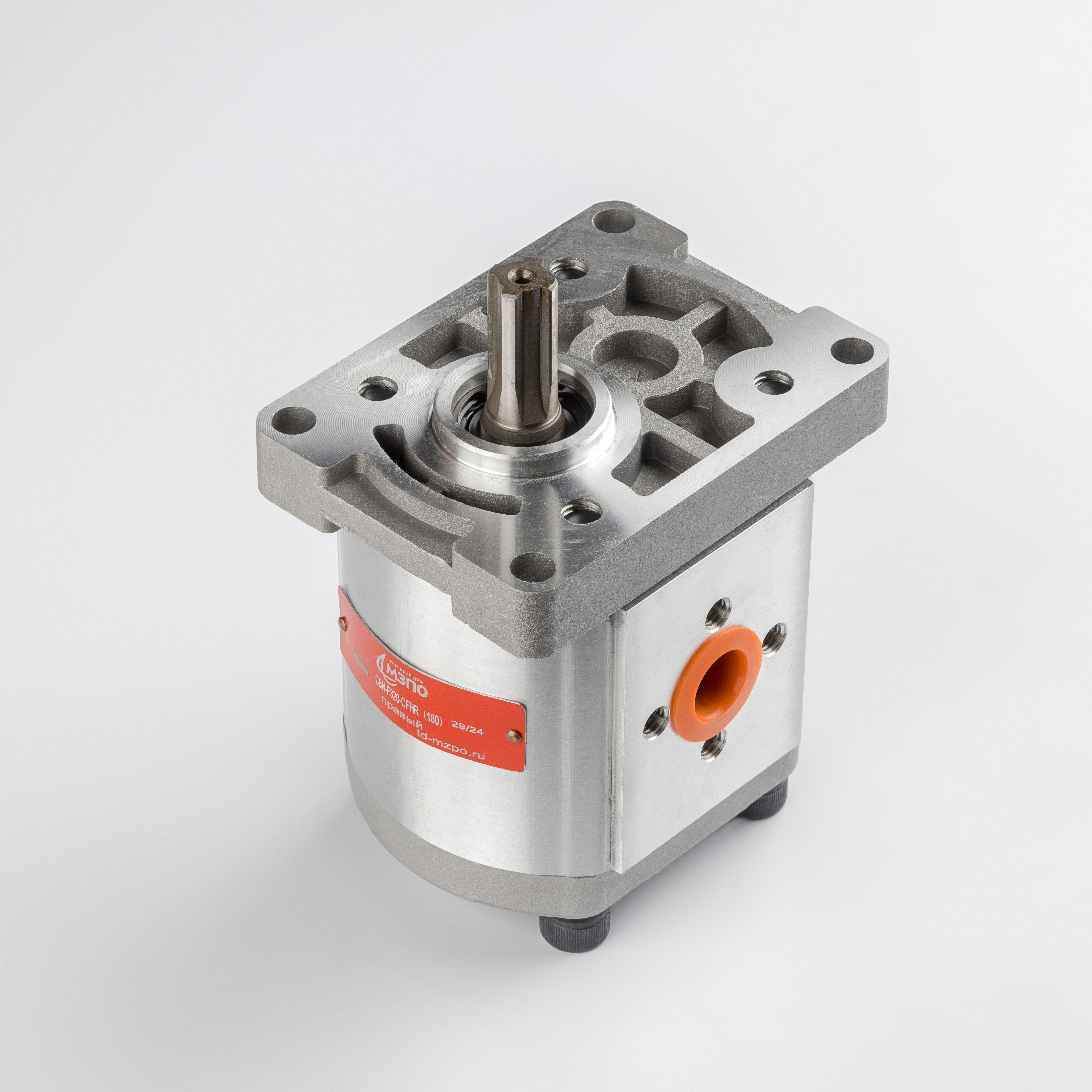

Техническое описание шестеренного насоса CBN-F320-CFHR (180)
Шестеренный насос внешнего зацепления серии CBN предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Данный агрегат спроектирован для эксплуатации в составе гидросистем минитракторов, сельскохозяйственной и специализированной дорожно-строительной техники.
Конструктивные особенности и принцип работы
Устройство функционирует по принципу вытеснения рабочей жидкости (минерального масла) из полости всасывания в полость нагнетания посредством вращения пары сопряженных шестерен. Изделие соответствует требованиям ГОСТ 14658-86 в части методов испытаний и общих технических условий для шестеренных насосов.
Насос выполнен в алюминиевом корпусе высокой прочности, что обеспечивает эффективный теплоотвод и снижение общей массы узла. Модификация CFHR (180) характеризуется угловым расположением портов подключения (180 градусов относительно друг друга), что оптимизирует монтаж в стесненных условиях моторного отсека.
Технические параметры согласно регламенту:
- Тип вала: Шлицевой (4 шлица), обеспечивающий надежную передачу крутящего момента без риска среза шпонки при пиковых нагрузках.
- Направление вращения: Правое (по часовой стрелке со стороны приводного вала).
- Гидравлический режим: Номинальное рабочее давление 200 бар при пиковых значениях до 250 бар.
- Скоростной диапазон: Эксплуатация допускается в интервале от 600 до 3000 об/мин.
- Присоединительные размеры: Входной порт — резьба 20 мм, выходной порт — резьба 16 мм. Фланец крепления — прямоугольного типа.
При монтаже и эксплуатации необходимо строго соблюдать чистоту рабочей жидкости и требования ГОСТ 17216 по классу чистоты масел для обеспечения расчетного ресурса узла.
