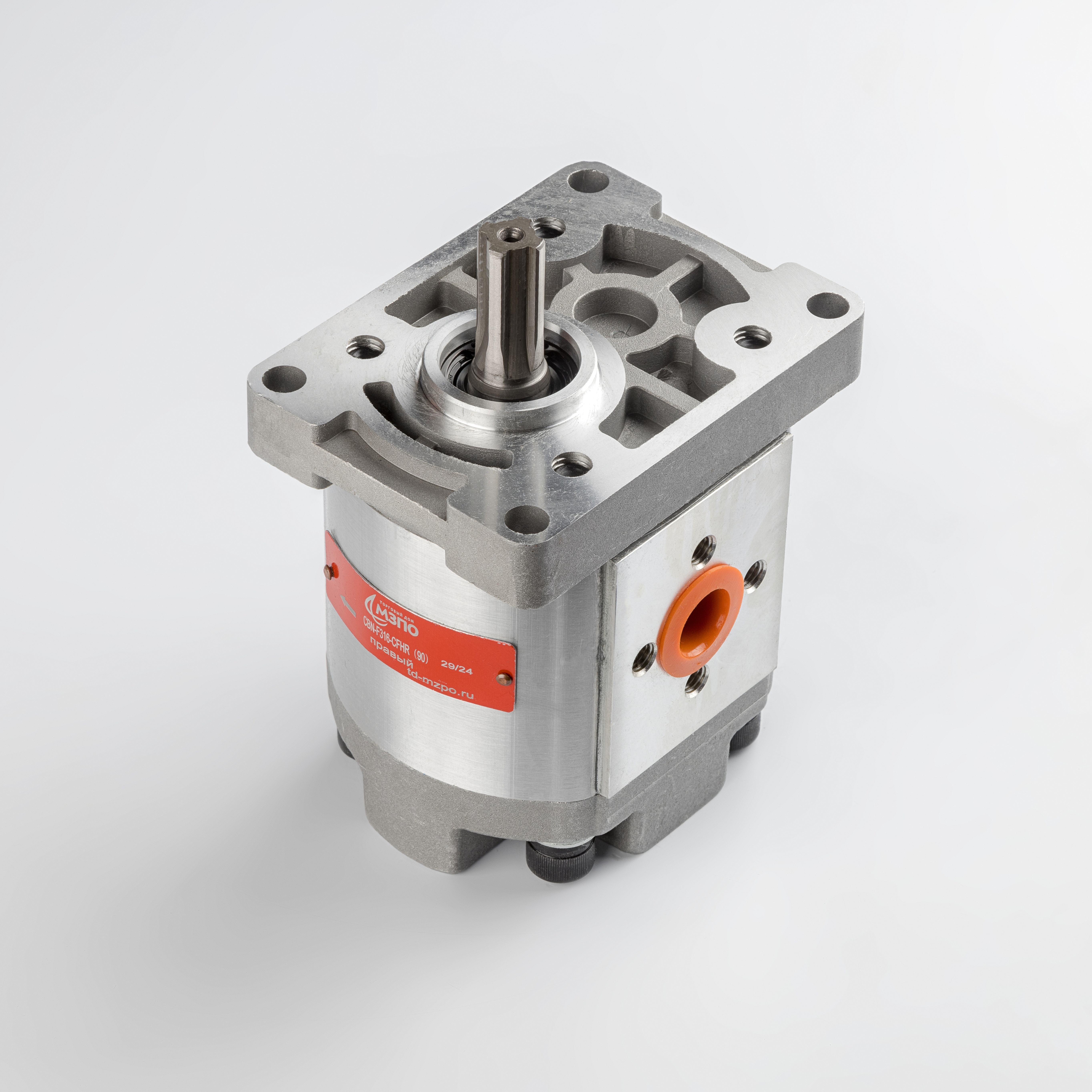

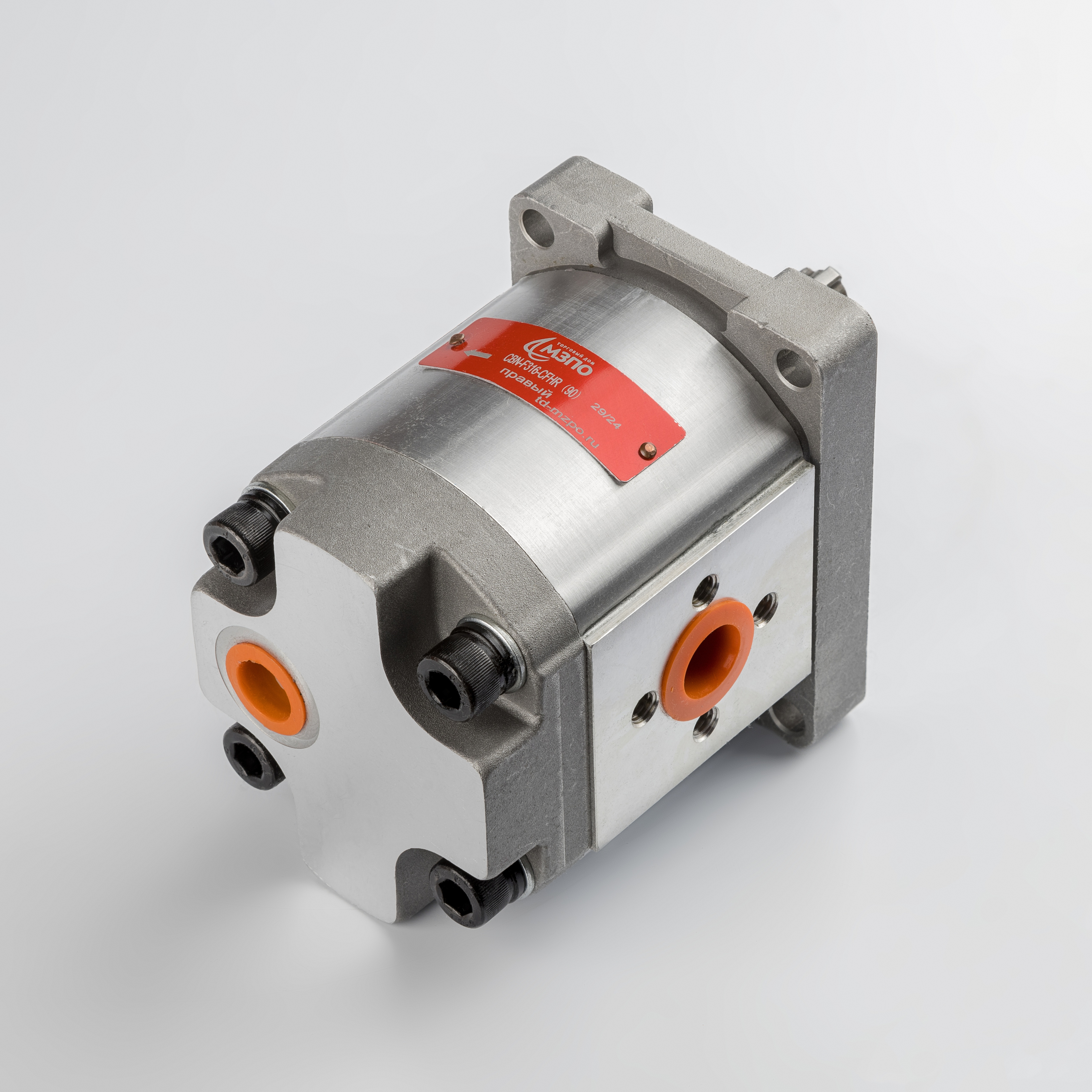

Техническое описание шестеренного насоса серии CBN-F316
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидросистем малогабаритной спецтехники, тракторов и дорожно-строительных машин. Конструктивное исполнение соответствует требованиям ГОСТ 14658-86 в части методов испытаний и общих технических условий.
Основные технические параметры:
- Рабочий объем: 16 см³/об, что обеспечивает стабильную подачу рабочей жидкости при номинальных оборотах.
- Гидравлические показатели: Номинальное давление нагнетания составляет 200 бар (20 МПа), с возможностью кратковременного пикового повышения до 250 бар.
- Кинематика: Правое направление вращения ведущего вала. Вал выполнен в шлицевом исполнении (4 шлица), обеспечивающем надежную передачу крутящего момента.
- Монтажные особенности: Прямоугольный присоединительный фланец и угловое подключение в гидролинию (90 градусов) позволяют оптимизировать компоновку в ограниченном подкапотном пространстве.
Эксплуатационные характеристики изделия, включая параметры чистоты рабочей жидкости и температурный режим, соответствуют стандартам промышленной гидравлики. Применение высокопрочных материалов корпуса обеспечивает ресурсную надежность в условиях переменных нагрузок.
