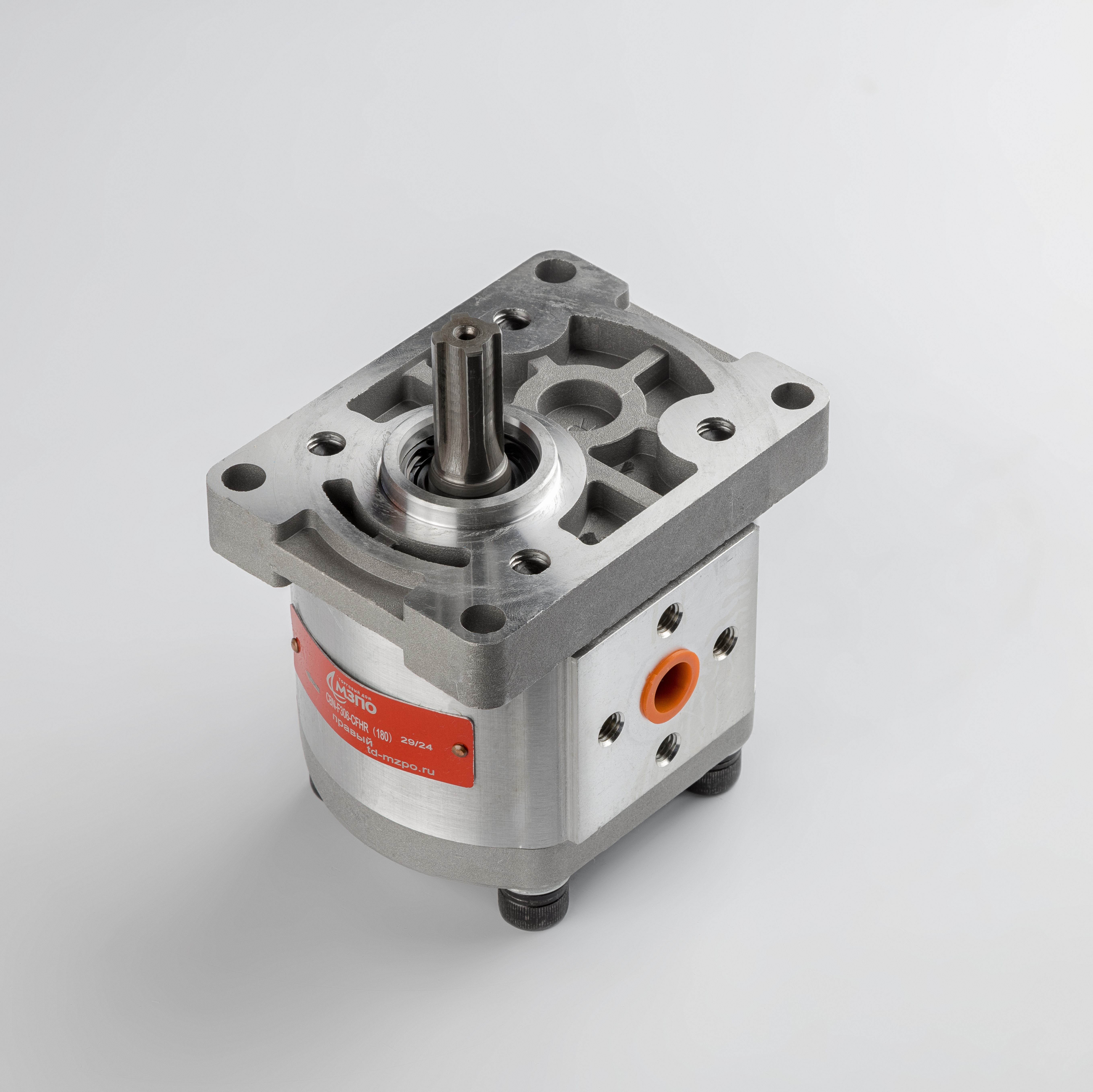

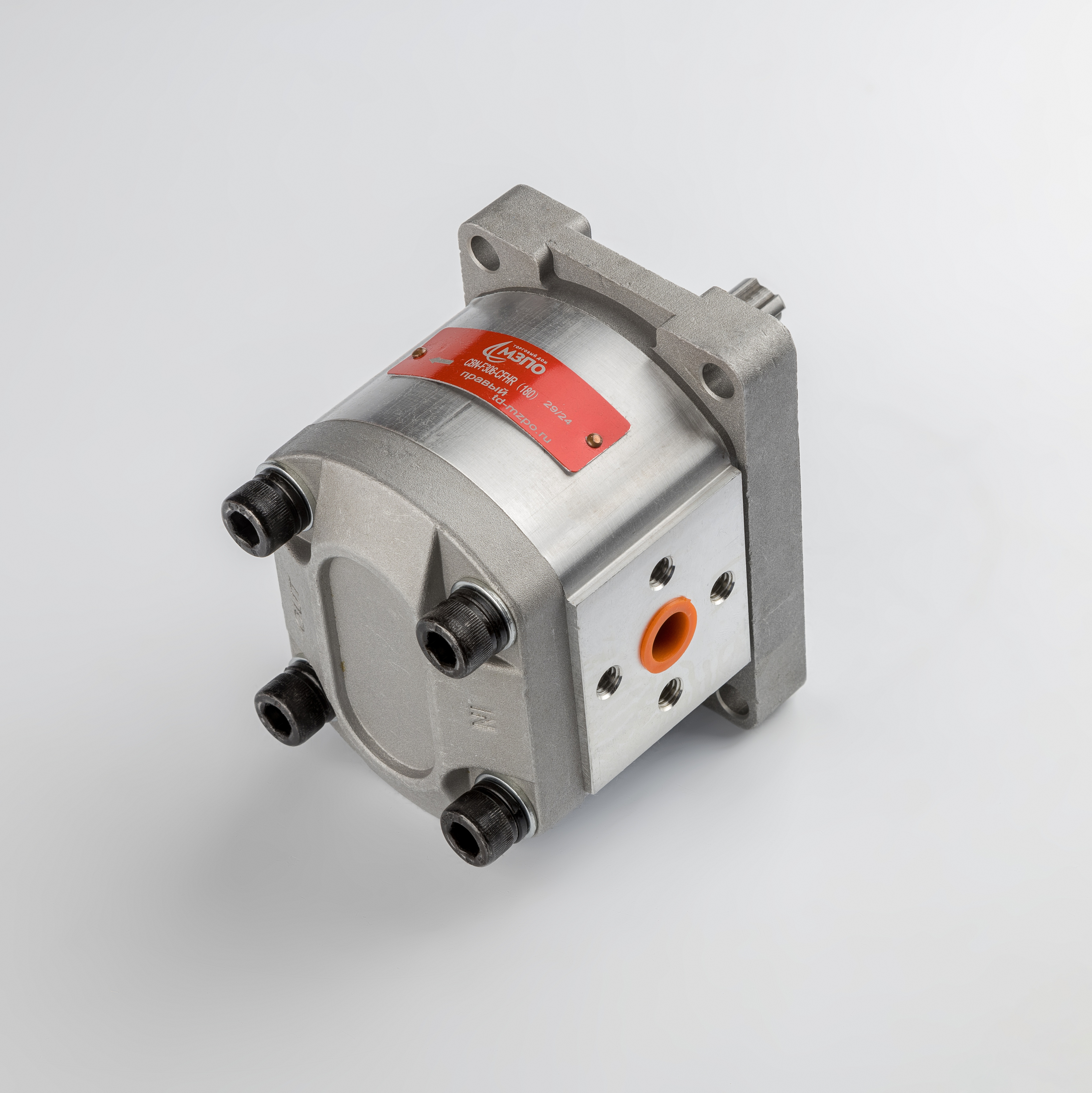

Техническое описание шестеренного насоса CBN-F306-CFHR
Шестеренный насос серии CBN предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат применяется в гидравлических системах минитракторов, погрузчиков и сельскохозяйственной спецтехники для обеспечения циркуляции минерального масла под давлением.
Конструктивные и эксплуатационные особенности:
- Тип вытеснения: внешний шестеренный зацеп.
- Направление вращения: правое (по часовой стрелке со стороны приводного вала).
- Исполнение вала: шлицевое соединение (4 шлица), обеспечивающее надежную передачу крутящего момента при высоких нагрузках.
- Гидравлические порты: входное отверстие с резьбой 14 мм и выходное 10 мм, расположенные под углом 180 градусов относительно друг друга.
- Корпус: высокопрочный сплав, устойчивый к кавитационным процессам и термическим деформациям.
Технические параметры согласно регламентам:
Изделие соответствует требованиям ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) в части обеспечения номинальных показателей давления и герметичности. Эксплуатационные характеристики соответствуют стандартам для шестеренных насосов высокого давления группы CFH.
Насос рассчитан на работу в режиме номинального давления 200 бар с возможностью кратковременных пиковых нагрузок до 250 бар. Частотный диапазон вращения вала варьируется от 600 до 3000 об/мин, что позволяет интегрировать устройство в различные схемы гидроприводов с переменным дебитом.
