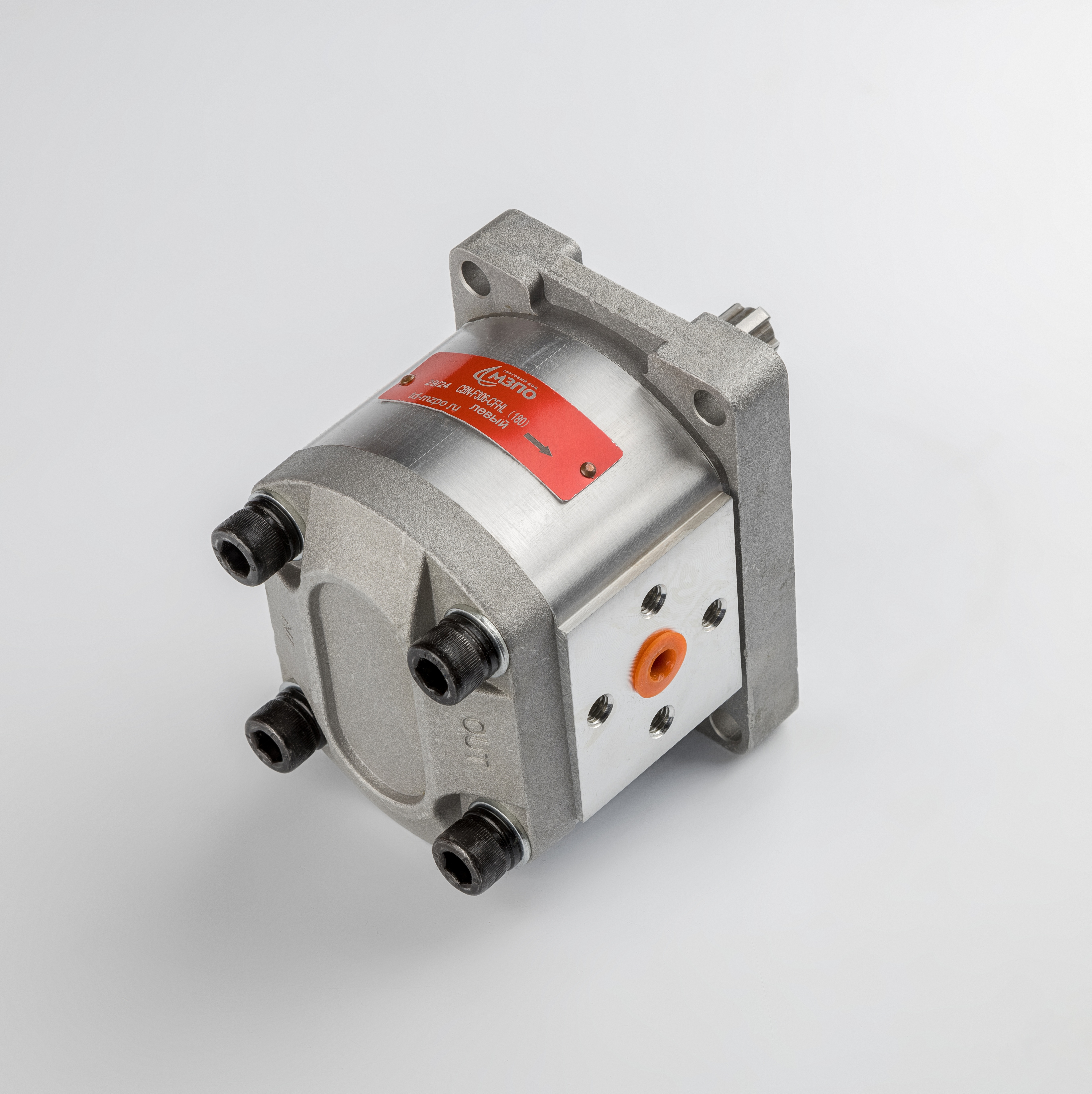

Техническое описание шестеренного насоса серии CBN-F306-CFHL
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидравлических систем мобильной техники, сельскохозяйственных машин и минитракторов. Изделие соответствует техническим требованиям ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний).
Конструктивные и эксплуатационные особенности:
- Гидравлические параметры: Рабочий объем составляет 6 см³/об. Насос обеспечивает стабильное номинальное давление 200 бар, с возможностью кратковременных пиковых нагрузок до 250 бар.
- Кинематика: Направление вращения — левое (против часовой стрелки со стороны вала). Частотный диапазон эксплуатации варьируется от 600 до 3000 об/мин.

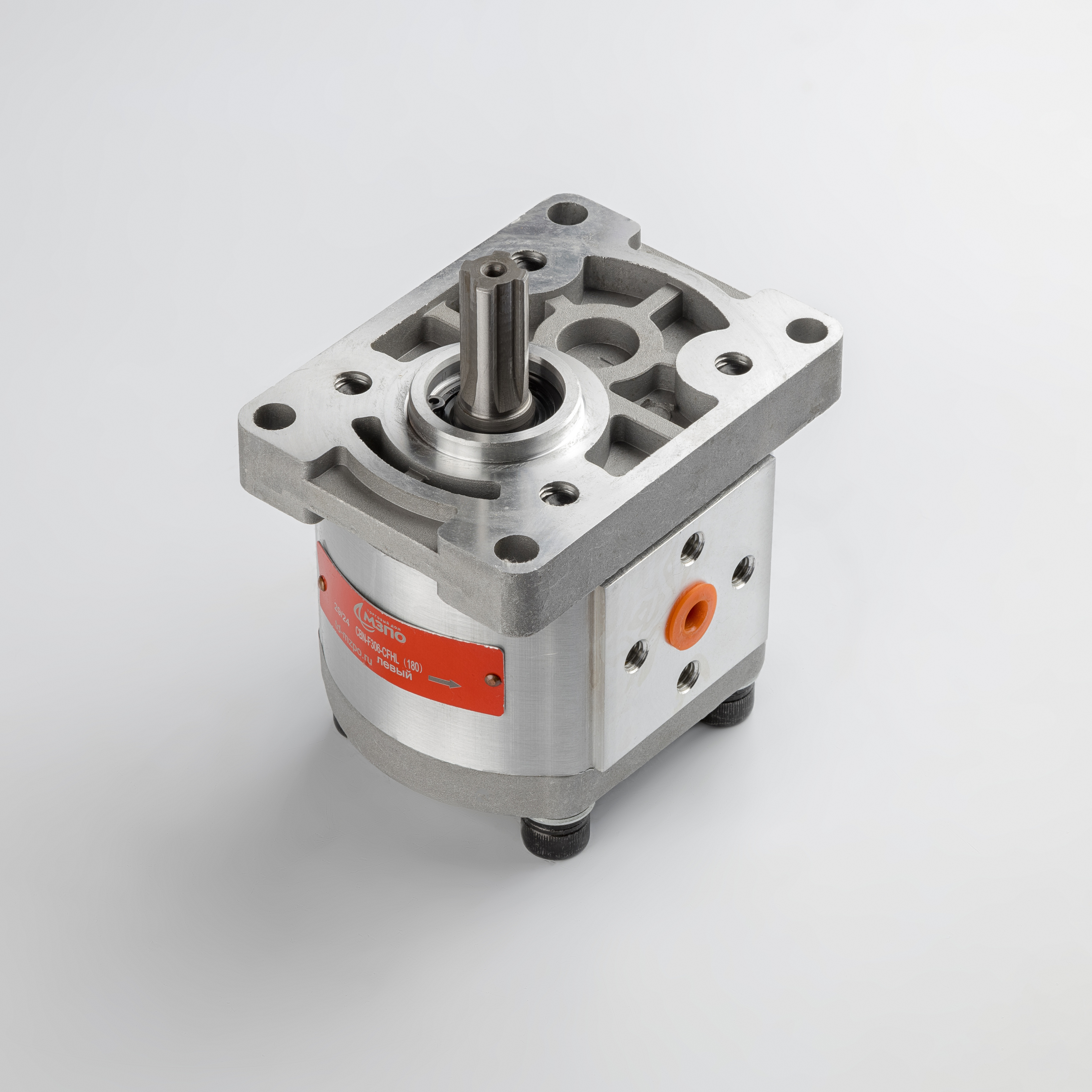

- Интерфейс подключения: Вал выполнен в 4-шлицевом исполнении. Монтажный фланец имеет прямоугольную конфигурацию. Подключение в гидролинию организовано под углом 180 градусов.
- Присоединительные резьбы: Входной порт оснащен резьбой 14 мм, выходной порт — 10 мм.
Эксплуатация насоса должна производиться на минеральных маслах с кинематической вязкостью, соответствующей классу чистоты не ниже 12 по ГОСТ 17216-2001. Компактное исполнение и масса 2,5 кг позволяют интегрировать узел в ограниченные монтажные пространства гидросистем Группы CFH.
