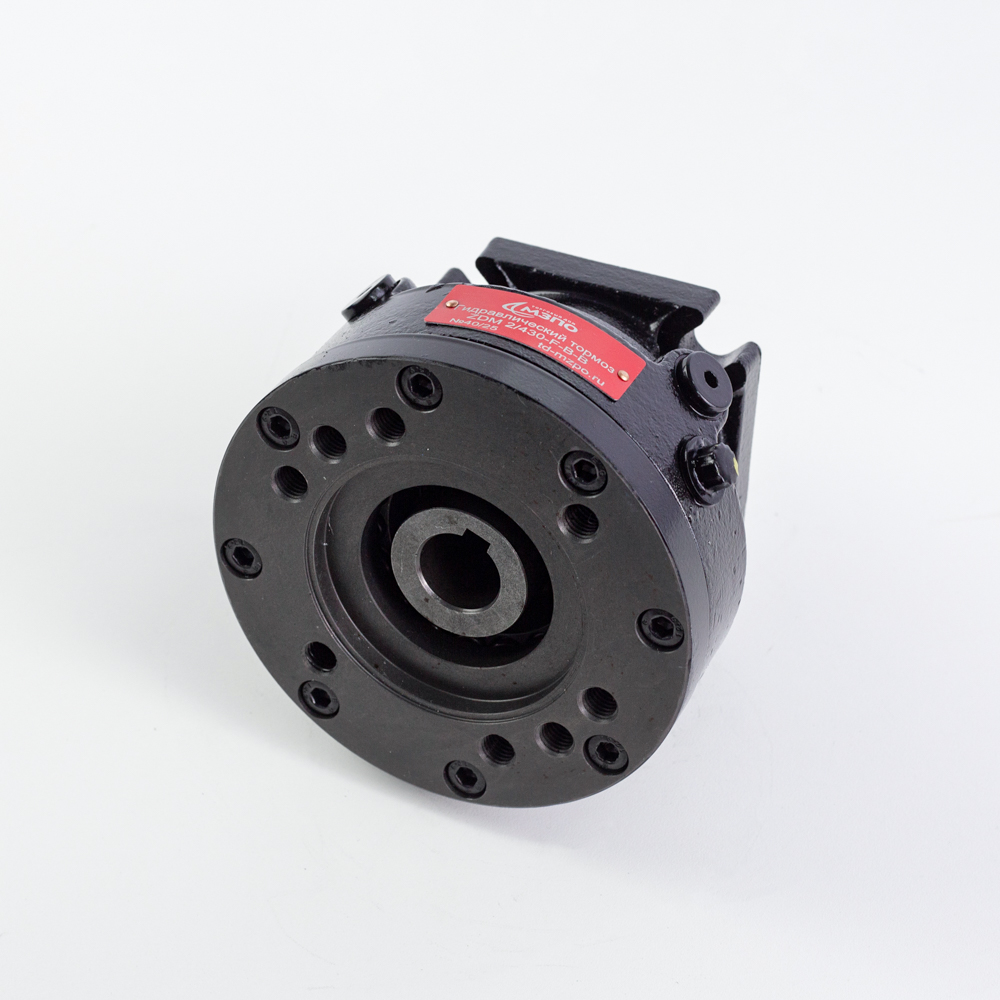

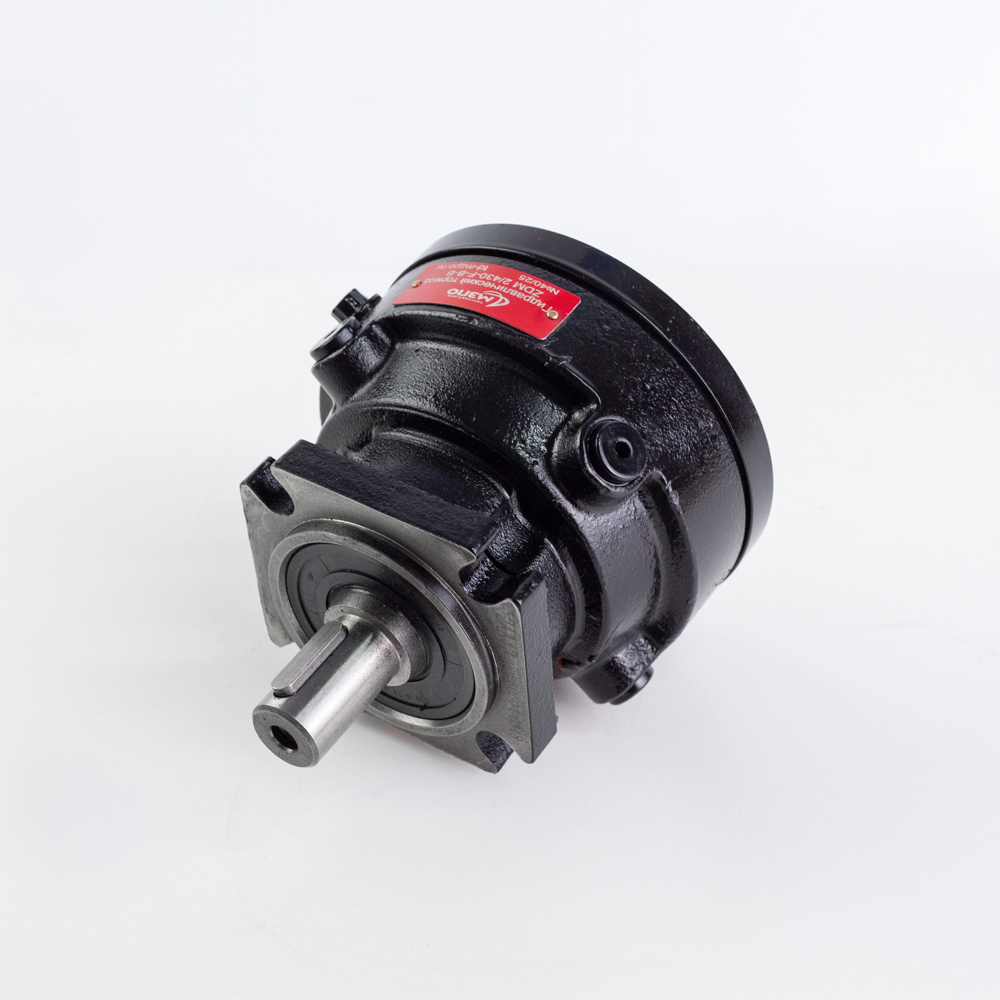

Техническое описание гидравлического тормоза ZDM 2/430-F-B-B
Гидравлический многодисковый тормоз серии ZDM предназначен для обеспечения статической фиксации вала исполнительного механизма. Устройство функционирует по принципу нормально-замкнутого механизма: тормозной момент генерируется посредством осевого сжатия пакета фрикционных дисков под воздействием тарированных пружин.
Растормаживание (отпускание) системы происходит при подаче рабочего давления в линию управления, что преодолевает усилие пружин и размыкает диски. Конструкция адаптирована для прямого монтажа на гидравлические моторы серий MR, MP, BMR и BMP. Изделие соответствует требованиям ГОСТ 17411-91 в части общих технических требований к гидравлическим приводам.
Технические характеристики и эксплуатационные параметры:
- Тип тормоза: Дисковый, гидравлический, нормально-замкнутый.
- Совместимость: Гидромоторы с фланцем стандарта MP/MR.
- Тип вала: Цилиндрический со шпонкой (согласно ГОСТ 23360-78).
- Диаметр вала: 25 мм.
- Масса узла: 9 кг.
- Рабочая среда: Минеральные масла с кинематической вязкостью в соответствии с эксплуатационными нормами гидросистемы.
