Техническое описание фильтра-регулятора AOFR-1/4-MINI
Промышленный блок подготовки воздуха серии AOFR представляет собой комбинированное устройство мембранного типа, объединяющее функции центробежной очистки сжатого воздуха и прецизионного регулирования давления. Аппарат предназначен для эксплуатации в пневматических системах промышленного назначения в соответствии с требованиями ГОСТ 17433-80 (Классы чистоты сжатого воздуха).
Конструктивные особенности и принцип работы

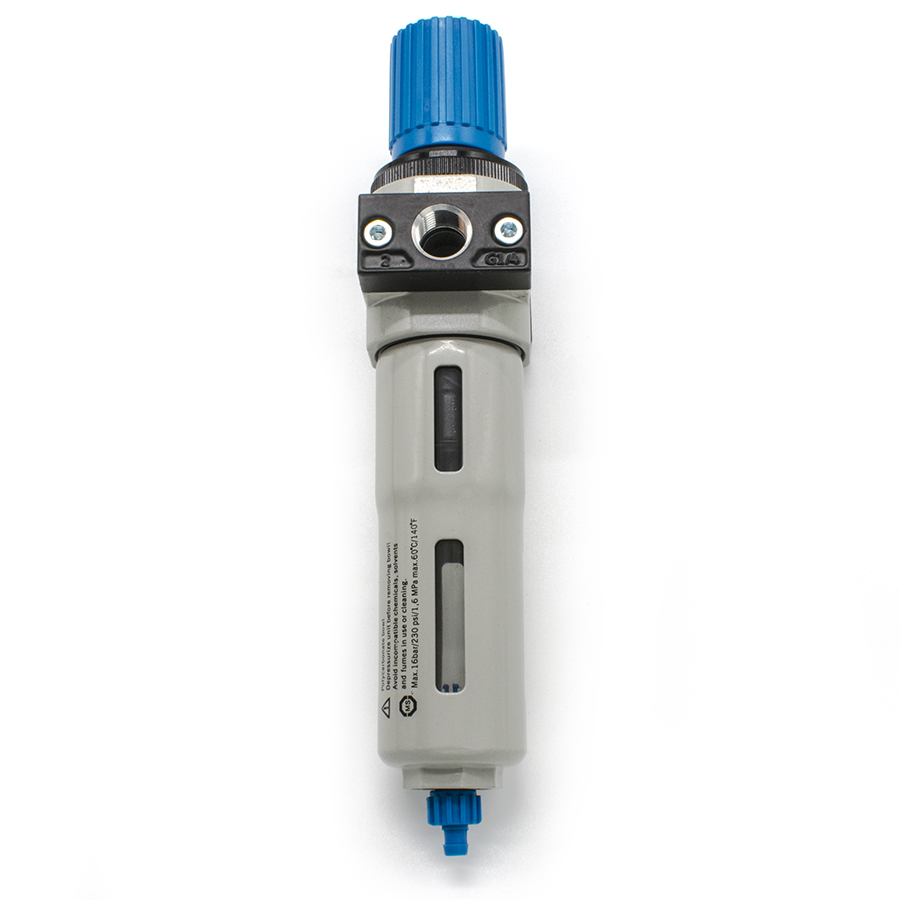

Устройство выполнено в компактном корпусе типоразмера MINI. Фильтрация осуществляется за счет центробежного эффекта и прохождения потока через фильтроэлемент с порогом отсева твердых фракций 40 мкм. Регулирующая часть представляет собой клапан прямого действия с подпружиненной мембраной, обеспечивающий стабильное выходное давление в диапазоне 0.5–12 Бар при колебаниях входного давления до 16 Бар. Конструкция соответствует нормам ГОСТ 12.2.101-84 по обеспечению безопасности пневмоприводов.
Технические характеристики:
- Рабочая среда: Подготовленный сжатый воздух.
- Присоединительная резьба: G1/4" (вход/выход).
- Пропускная способность: Номинальный расход составляет 1400 л/мин.
- Температурный режим: Стабильное функционирование в диапазоне от 0 °C до +60 °C.
- Система сброса: Ручной клапан слива конденсата из чаши объемом 22 мл.

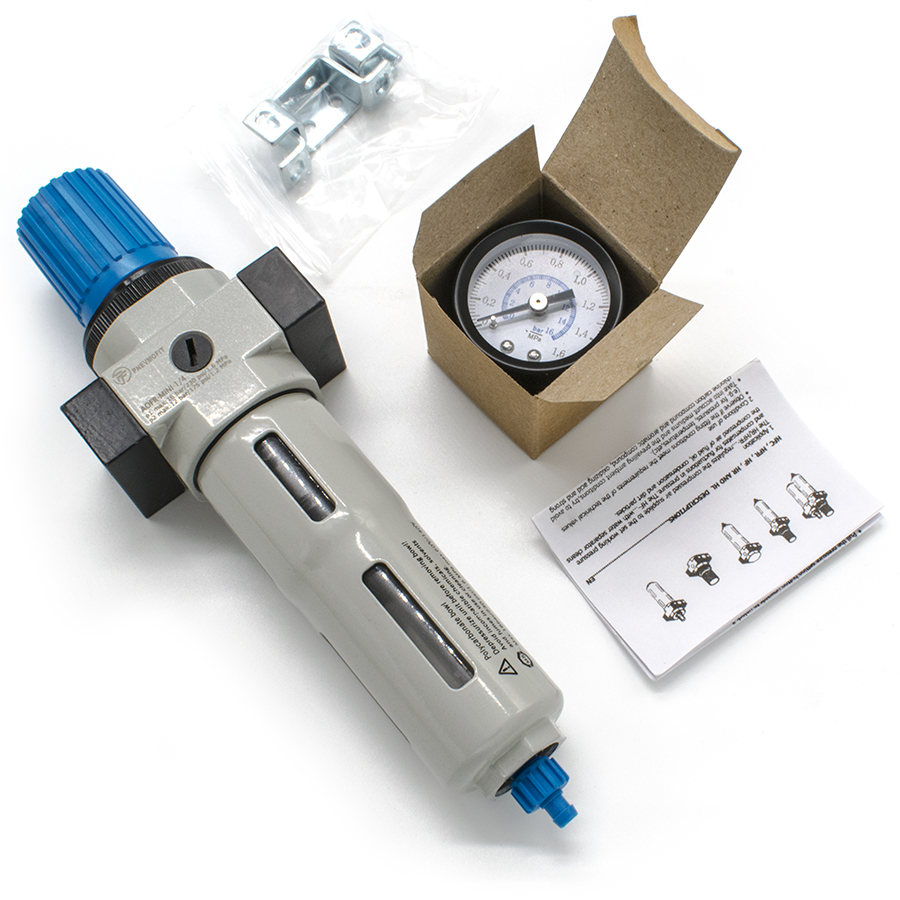

- Контроль параметров: Интегрированный манометр OMA-40-16-1/8 с поворотной рукояткой фиксации заданного значения.
Изделие обеспечивает высокую надежность и долговечность пневматических исполнительных механизмов, предотвращая преждевременный износ уплотнений и коррозию внутренних полостей оборудования.
