Техническое описание изделия

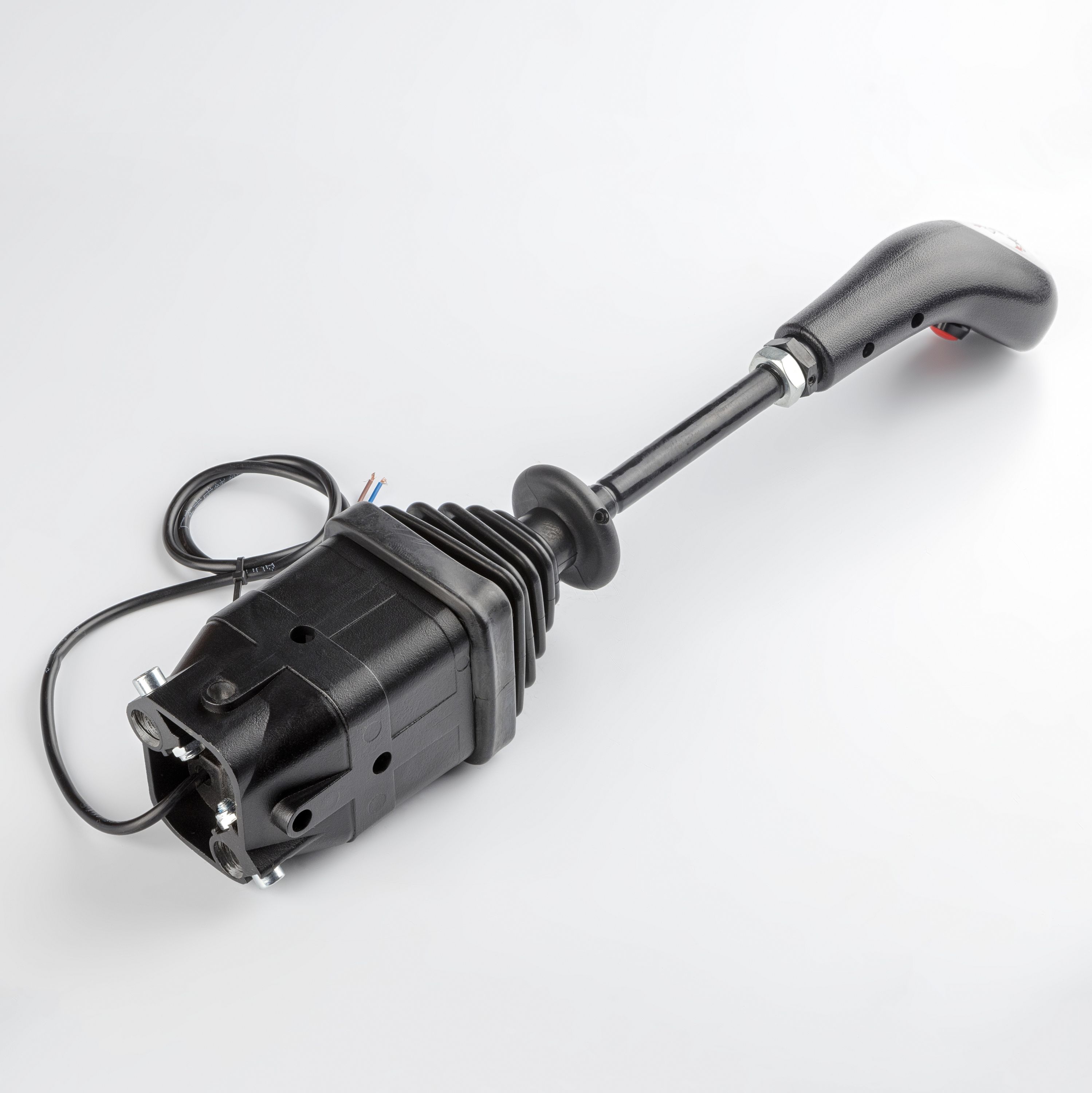

Джойстик тросового управления серии 135В представляет собой электромеханическое устройство, предназначенное для дистанционного оперирования золотниками гидрораспределителей. Передача управляющего воздействия осуществляется посредством двух гибких тросов дистанционного управления (двухкоординатное перемещение) и интегрированной электрической кнопки.
Конструктивное исполнение "под вилку" обеспечивает надежное сопряжение с наконечниками тросов. Изделие оснащено механизмом блокировки в нейтральном положении (предохранительным стопором), исключающим самопроизвольное или случайное срабатывание исполнительных механизмов. Электрическая кнопка позволяет интегрировать управление дополнительной электромагнитной секцией или вспомогательным оборудованием в единый узел управления.
Изделие соответствует общим техническим требованиям и методам испытаний согласно ГОСТ 27258-87 (Машины землеройные. Органы управления) в части эргономики и функциональности систем дистанционного управления.
Технические характеристики:
- Тип управления: Механический (тросовый) + Электрический (кнопочный)
- Количество управляемых координат: 2
- Тип крепления троса: Вилка
- Наличие фиксатора: Нейтральное положение
- Количество электрических кнопок: 1
- Соответствие стандартам: ГОСТ 27258-87
