Техническое описание изделия

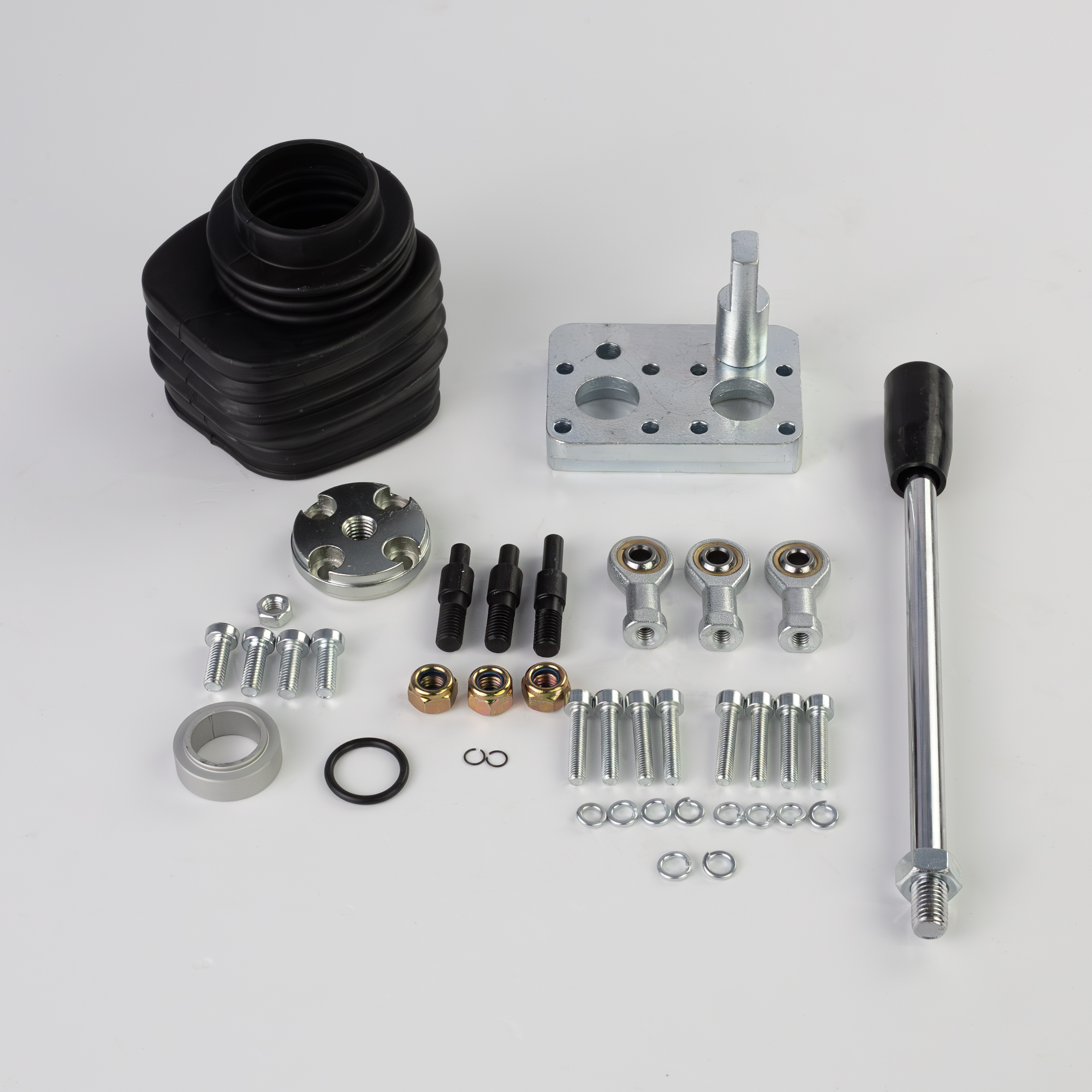

Джойстик тросового управления предназначен для дистанционного оперирования золотниками двухсекционного гидрораспределителя серии DCV100. Устройство обеспечивает преобразование механического усилия оператора в поступательное движение тросов дистанционного управления.
Конструкция является четырехкоординатной (двухосевой), что позволяет осуществлять независимое или совместное управление двумя гидравлическими секциями. Перемещение рычага по осям «вверх-вниз» и «вправо-влево» соответствует рабочим циклам исполнительных механизмов. Правостороннее исполнение корпуса оптимизировано для эргономичной установки в кабинах специализированной техники.
Изделие соответствует требованиям ГОСТ 30037-93 в части общих технических условий для органов управления мобильных рабочих машин, обеспечивая точность позиционирования и надежность узлов сопряжения. Механизм рассчитан на эксплуатацию в тяжелых климатических условиях с сохранением кинематической точности при воздействии вибрационных нагрузок.
Технические характеристики:
- Тип управления: Тросовое, дистанционное
- Количество координат: 4 (2 оси)
- Совместимость: Гидрораспределители серии DCV100
- Присоединительная резьба: M10 (согласно ГОСТ 16093-2004)
- Исполнение: Правое
- Масса: 0,9 кг
