Техническое описание цифрового датчика давления GPX-R10D
Цифровой прецизионный датчик давления серии GPX-R10D предназначен для высокоточного мониторинга и контроля избыточного и вакуумметрического давления в пневматических системах промышленного назначения. Устройство осуществляет непрерывное измерение параметров рабочей среды (очищенный сжатый воздух) и преобразование полученных данных в дискретный выходной сигнал типа PNP.
Прибор соответствует требованиям ГОСТ Р 51330.0 в части общих требований к электрооборудованию и ГОСТ 12.2.101 по обеспечению безопасности пневмоприводов. Конструктивное исполнение корпуса обеспечивает надежную эксплуатацию в температурном диапазоне от -10 °C до +60 °C.
Основные технические параметры:
- Диапазон измерения: от -101.3 до +101.3 кПа, что позволяет использовать датчик как для контроля вакуума, так и для низкого избыточного давления.

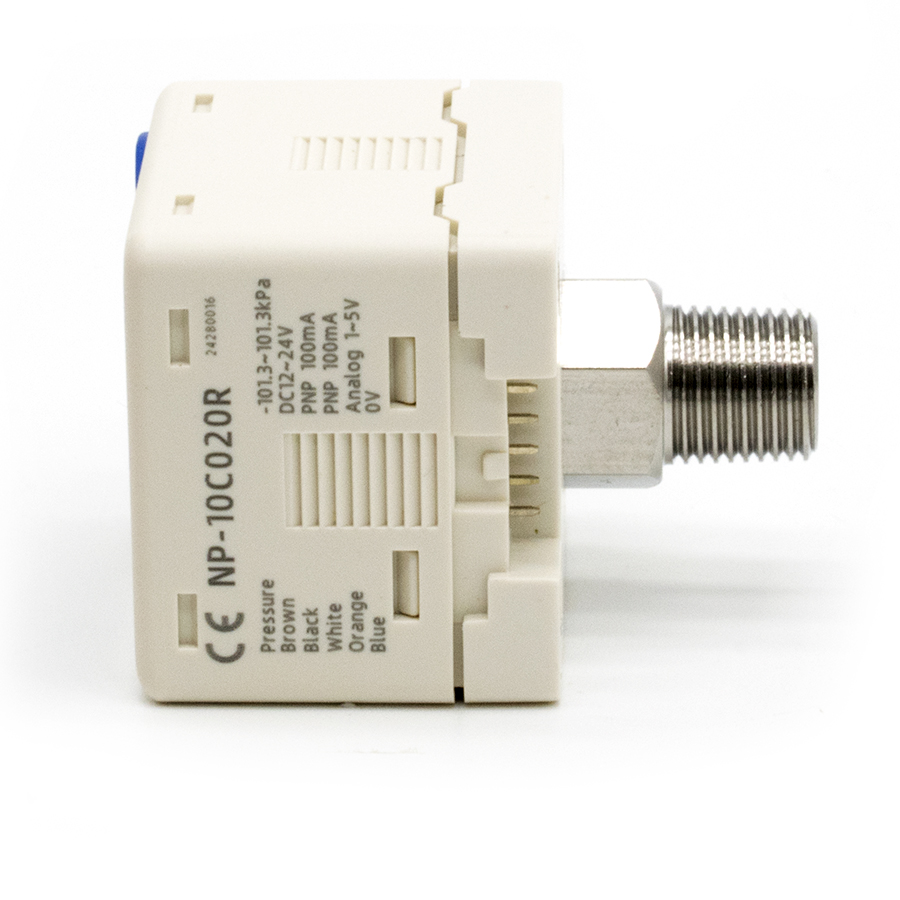

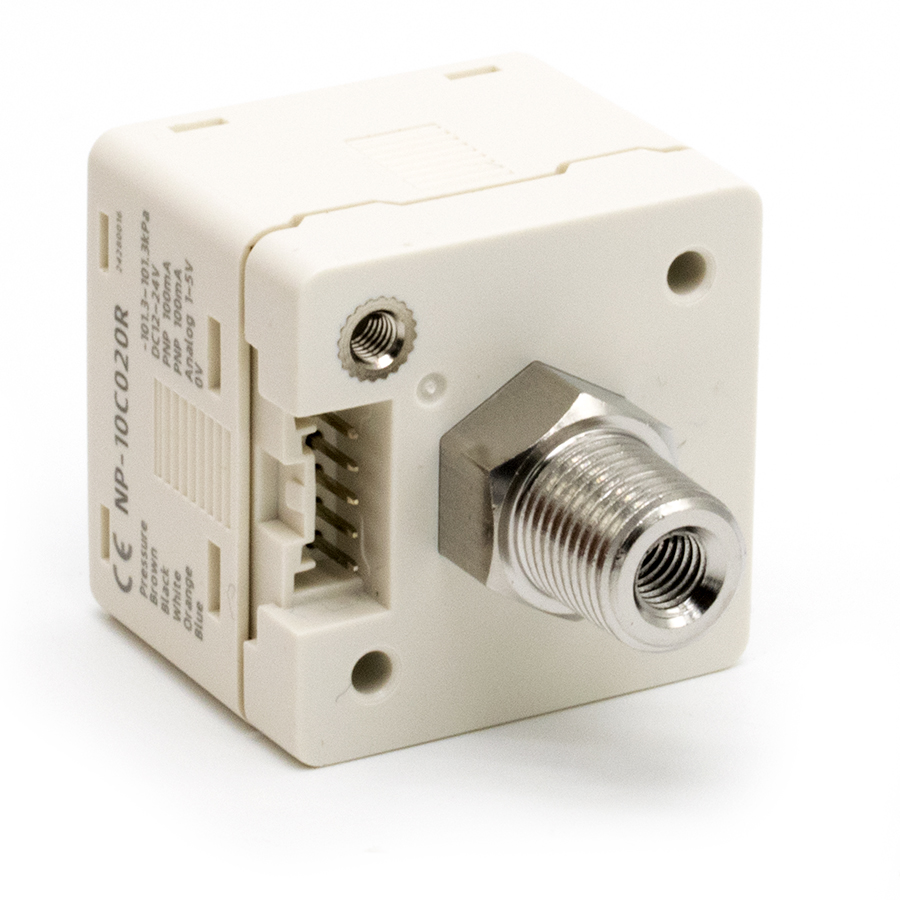

- Интерфейс подключения: Резьбовое соединение G1/8" обеспечивает герметичность монтажа согласно ГОСТ 6357-81.
- Динамические характеристики: Настраиваемое время обновления дисплея (до 250 мс) и широкий диапазон задержки вывода (от 2.5 мс до 5000 мс) позволяют минимизировать влияние пульсаций давления на стабильность выходного сигнала.
- Электрическая интеграция: Быстросъемный вставной разъем сокращает время проведения пусконаладочных работ и технического обслуживания.

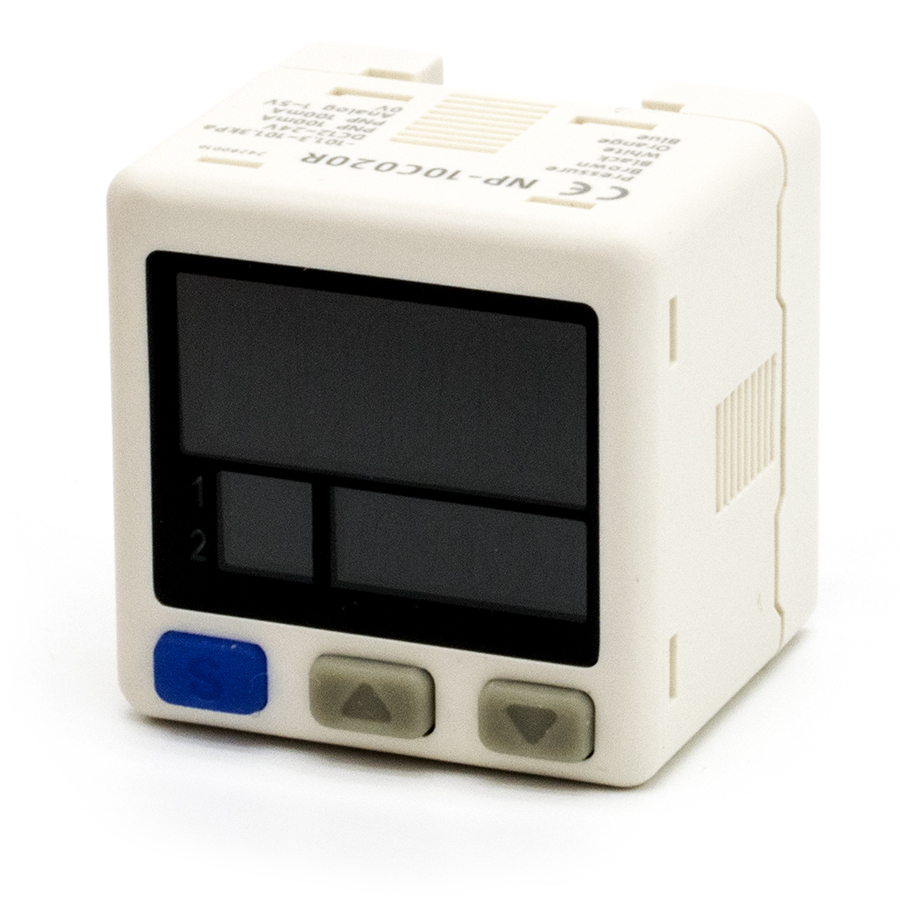

Датчик оснащен цифровым дисплеем для визуализации текущих значений в режиме реального времени и программируемыми порогами срабатывания, что делает его оптимальным решением для автоматизации производственных линий.
