Техническое описание блока подготовки воздуха AC3000-03
Блок подготовки сжатого воздуха AC3000-03 представляет собой комбинированное пневматическое устройство вертикальной компоновки, объединяющее в едином корпусе фильтр-регулятор и лубрикатор. Изделие спроектировано для обеспечения требуемого качества рабочей среды в пневматических системах промышленного назначения. Технические характеристики и методы испытаний соответствуют требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) и ГОСТ 31431-2011.
Функциональные возможности:
- Фильтрация: Удаление твердых фракций размером более 25 мкм и капельной влаги методом центробежной сепарации.
- Регулирование: Стабилизация выходного давления в диапазоне 0.05–0.85 МПа с помощью мембранного механизма сбросного типа.
- Смазка: Дозированная подача мелкодисперсного масляного тумана в поток воздуха для снижения износа исполнительных механизмов.
- Дренаж: Автоматический отвод конденсата (исполнение DA — срабатывание при падении давления).
Конструктивные особенности:

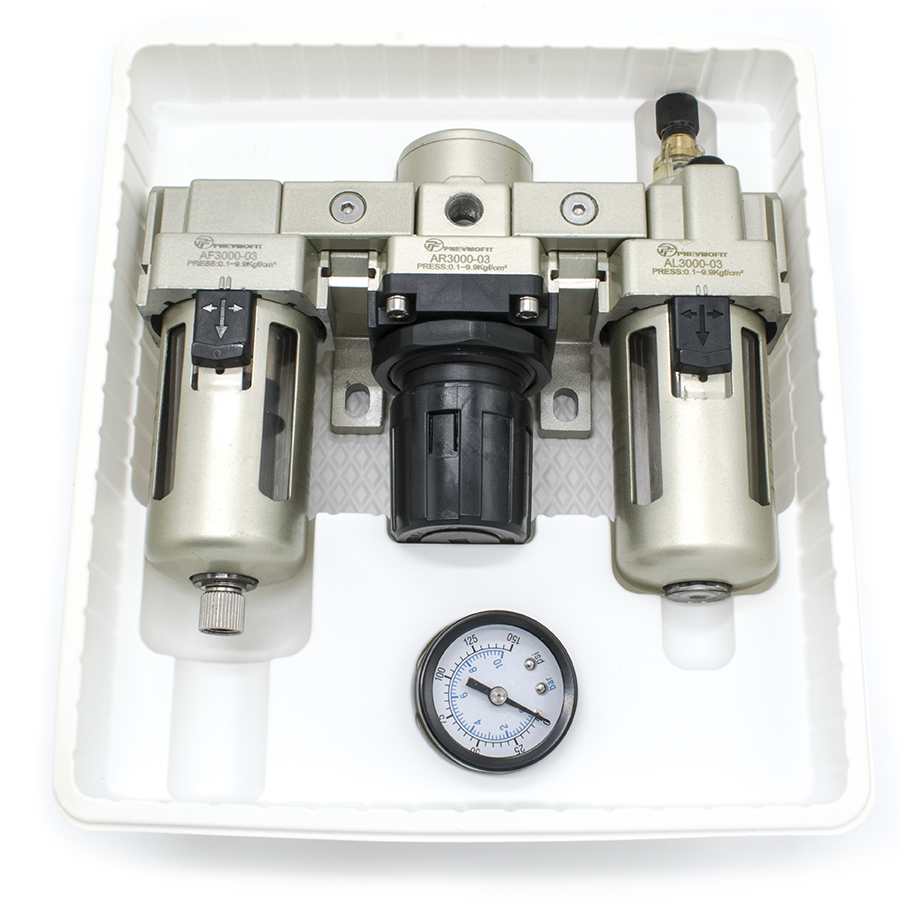

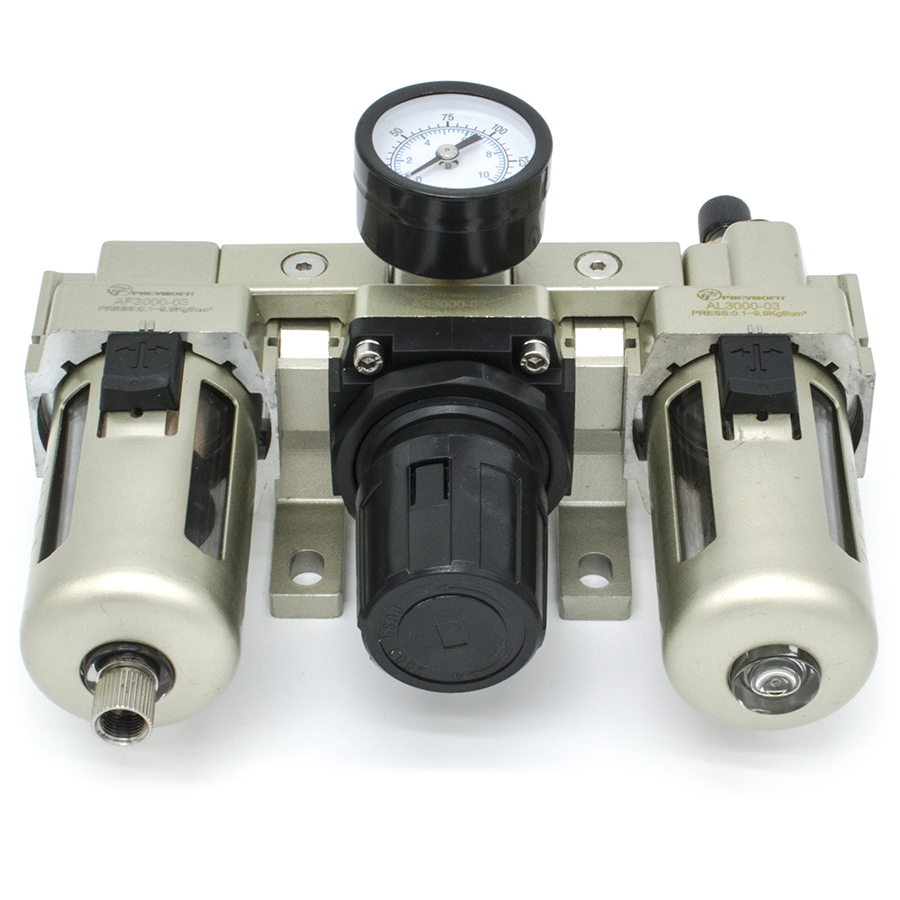

Аппарат выполнен по модульной схеме, включающей фильтр AF3000, регулятор AR3000 и маслораспылитель AL3000. Корпус изготовлен из коррозионностойких материалов, обеспечивающих эксплуатацию при давлении до 1.5 МПа. Регулировка давления осуществляется поворотной рукояткой с осевой фиксацией положения.
