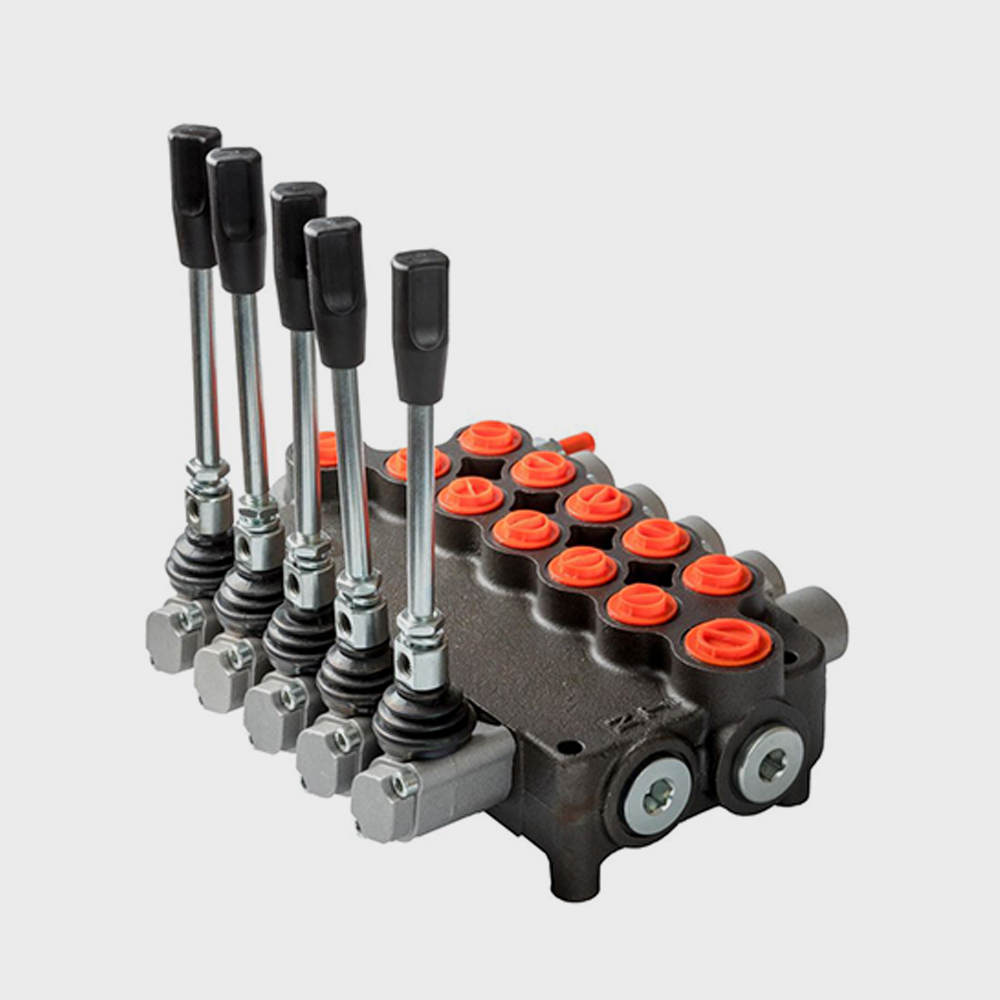

Техническое описание гидрораспределителя 5P40F-OW
Моноблочный пятисекционный гидравлический распределитель предназначен для управления направлением потока, регулирования расхода и ограничения давления рабочей жидкости в исполнительных механизмах гидравлических систем. Конструкция устройства обеспечивает высокую герметичность и минимальные внутренние утечки.
Технические параметры и функциональные особенности:
- Тип управления: Ручное, пятисекционное исполнение.
- Функциональная схема золотников: Тип А8 (трехпозиционный с механической фиксацией в рабочих положениях «Подъем» и «Опускание»).
- Предохранительный клапан: Встроенный регулируемый клапан прямого действия с диапазоном настройки 0–250 бар для защиты системы от перегрузок.
- Гидравлические порты: Присоединительные резьбы соответствуют международным стандартам (G1/2 для напорной и сливной линий, G3/8 для рабочих отводов).
- Условия эксплуатации: Эксплуатация допускается в широком температурном диапазоне при использовании минеральных масел.
Соответствие стандартам:
Изделие соответствует требованиям ГОСТ 20245-81 (Гидрораспределители золотниковые. Общие технические условия) в части функциональных характеристик и параметров прочности. Чистота рабочей жидкости должна соответствовать классу 10 по NAS 1638 или классу 19/16 по ISO 4406 (согласно ГОСТ 17216).
