Техническое описание гидрораспределителя 4P80F-OT

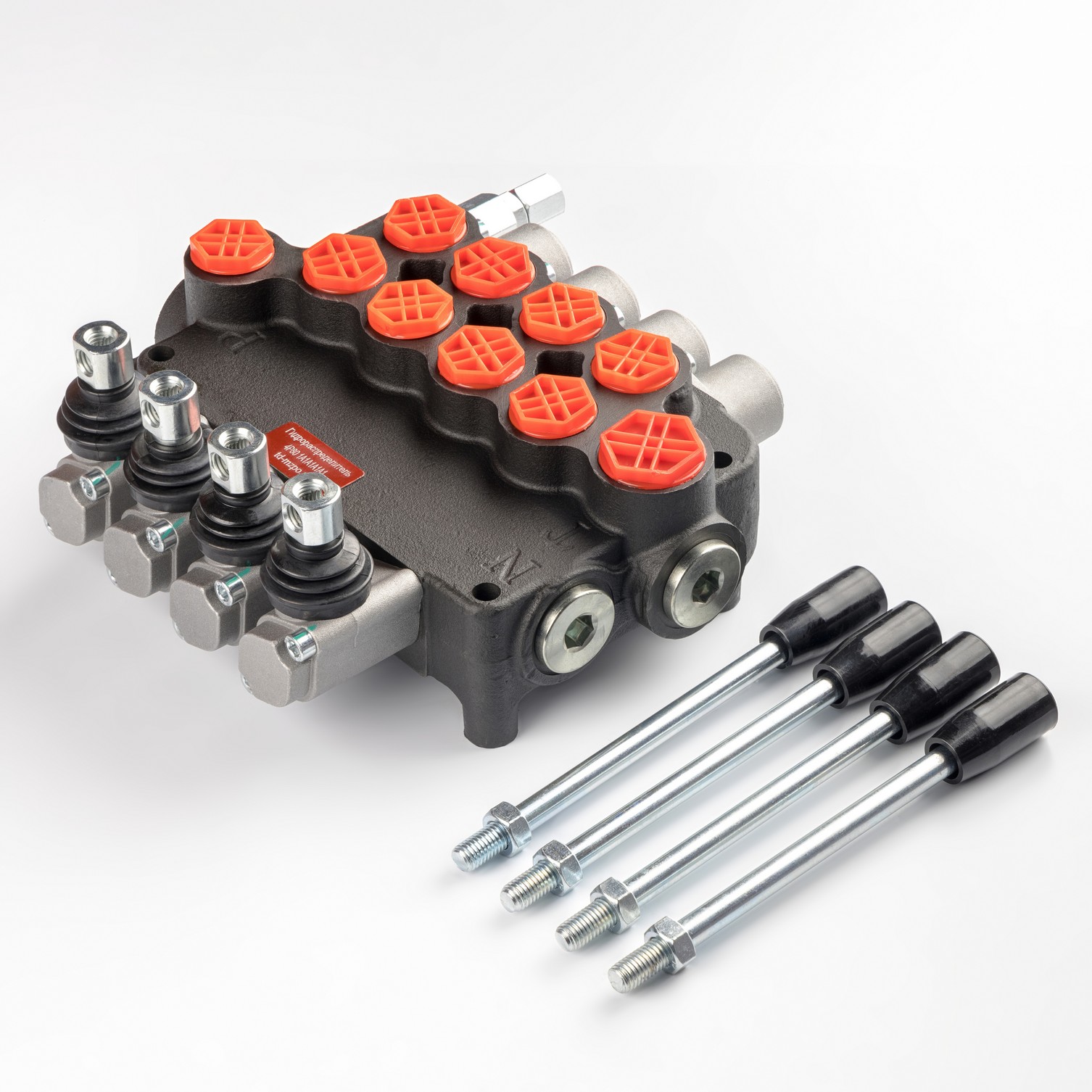

Четырехсекционный моноблочный гидрораспределитель предназначен для управления направлением потока, ограничения давления и регулирования расхода рабочей жидкости в гидравлических системах мобильных машин и стационарных установок. Устройство обеспечивает ручное управление исполнительными механизмами в соответствии с установленными схемами золотников (тип А1).
Технические особенности и конструкция:
- Конструктивное исполнение: Моноблочный корпус из высокопрочного чугуна, обеспечивающий компактность и надежность при высоких эксплуатационных нагрузках.
- Предохранительный клапан: Встроенный регулируемый клапан прямого действия с диапазоном настройки 0–250 Bar для защиты системы от перегрузок.
- Золотниковая группа: Четырехсекционная конфигурация с пружинным возвратом золотников в нейтральное положение (схема А1).
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Эксплуатационные параметры:
- Номинальный расход жидкости: 80 л/мин.
- Максимальное рабочее давление в напорной линии: 315 бар.
- Чистота рабочей жидкости: не ниже класса 10 по NAS1638 или 19/16 по ISO4406.
- Климатическое исполнение: стабильная работа при температуре окружающей среды от -40 до +60 °C.
