Техническое описание гидрораспределителя 4P40-1A8K16K16K16

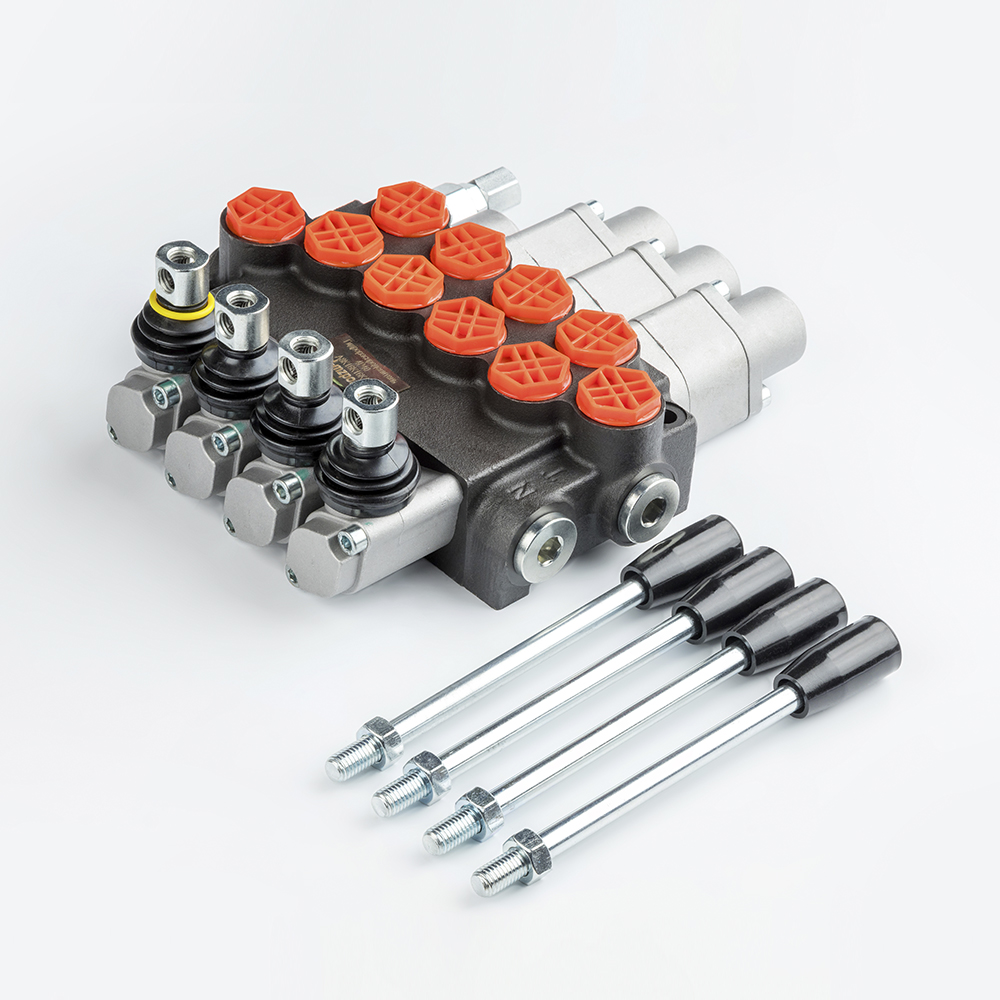

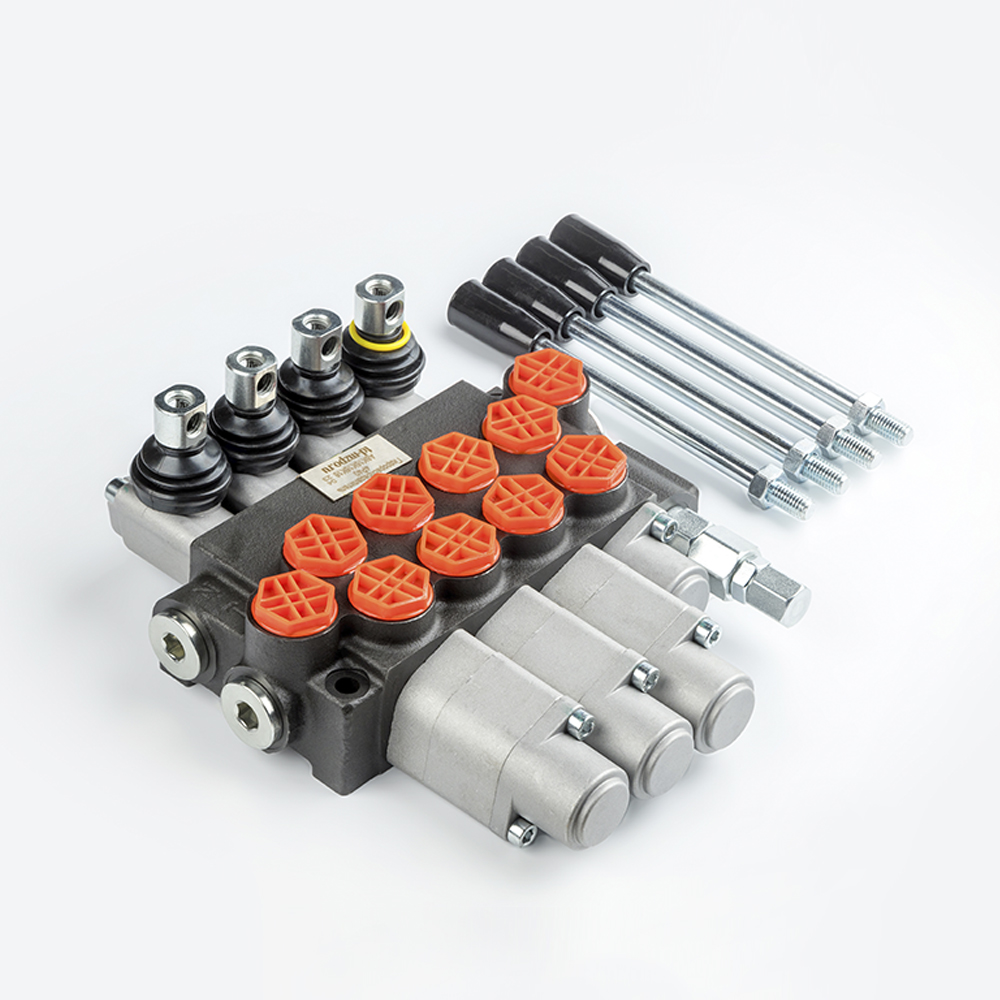

Моноблочный четырехсекционный гидрораспределитель серии P40 предназначен для прецизионного управления потоками рабочей жидкости в гидравлических системах мобильной техники и промышленного оборудования. Устройство обеспечивает направленное распределение рабочей среды между напорной линией и исполнительными механизмами (гидроцилиндрами, гидромоторами) в соответствии с конфигурацией установленных золотников.
Конструктивные особенности и функционал
- Тип конструкции: Моноблочный чугунный корпус с высокой механической прочностью.
- Интегрированный предохранительный клапан: Прямого действия, с диапазоном настройки от 0 до 250 бар для защиты системы от перегрузок.
- Конфигурация золотников:
- Секция 1 (A8): Трехпозиционный золотник с фиксацией в рабочих положениях «подъем» и «опускание».
- Секции 2, 3, 4 (K16): Четырехпозиционные золотники с плавающим режимом. Фиксация предусмотрена в плавающем положении; положения «подъем» и «опускание» — подпружиненный возврат в нейтраль.
- Стандарты качества: Изделие соответствует требованиям ГОСТ 12.2.086-87 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к пультам управления) и ГОСТ 16514-96 (Гидрораспределители. Общие технические условия).
Технические характеристики
| Номинальный расход | 40 л/мин |
| Максимальное рабочее давление | 315 бар (31.5 МПа) |
| Диапазон температур рабочей жидкости | от -20°C до +80°C |
| Вязкость рабочей жидкости | 12...800 мм²/с (сСт) |
| Класс чистоты жидкости | ISO 4406 19/16 (NAS 1638 класс 10) |
