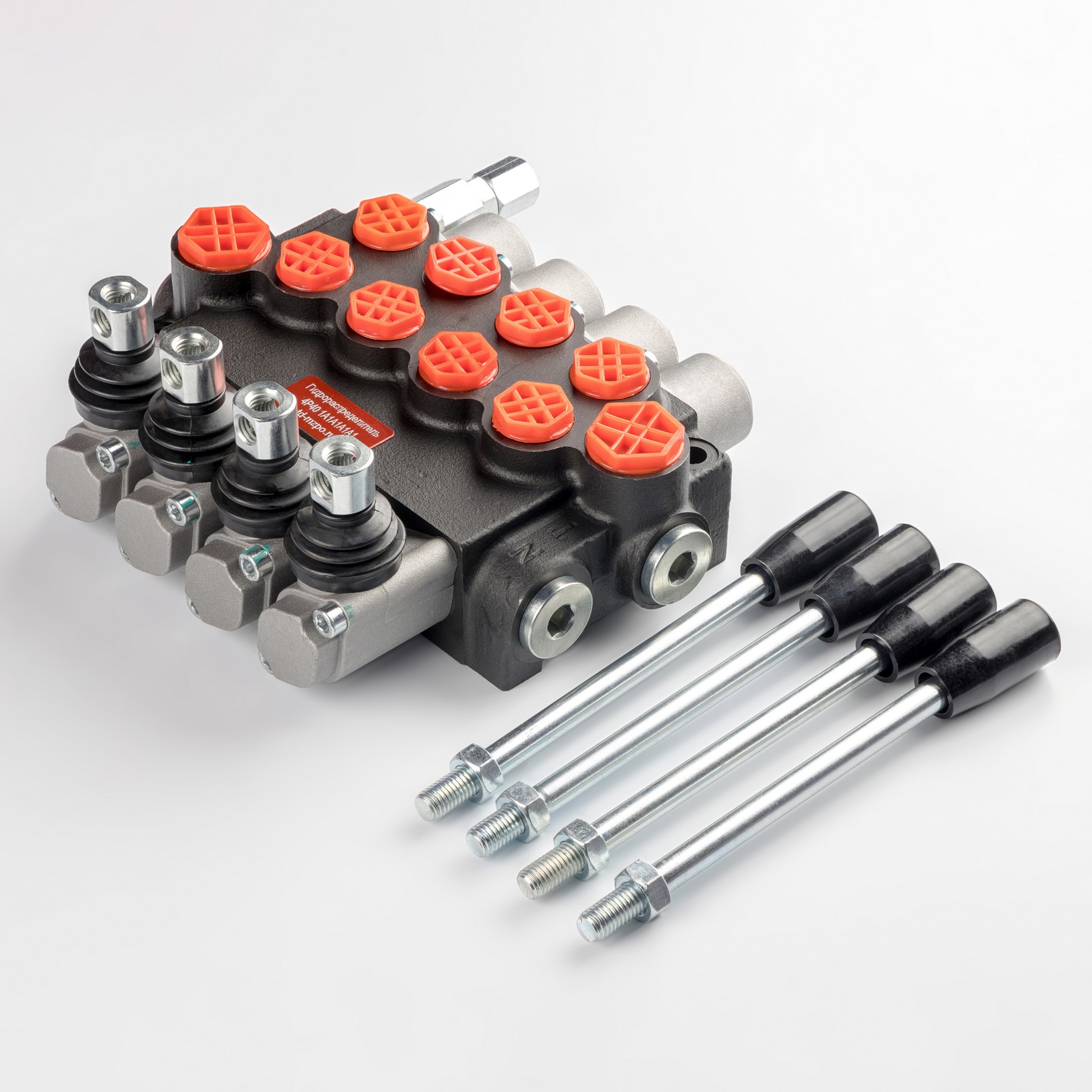

Техническое описание гидрораспределителя 4P40F-OT
Моноблочный четырехсекционный гидрораспределитель предназначен для изменения направления потока, регулирования давления и ограничения расхода рабочей жидкости в гидравлических системах. Устройство обеспечивает управление исполнительными механизмами в ручном режиме. Конструкция соответствует требованиям ГОСТ 20245-81 и ГОСТ 12.2.086-83 в части обеспечения герметичности и безопасности эксплуатации гидравлического оборудования.
Конструктивные особенности и функционал:
- Секционность: 4 независимых рабочих секции с конфигурацией золотников типа А1 (пружинный возврат в нейтральное положение без фиксации).
- Регулирующая аппаратура: Интегрированный предохранительный клапан прямого действия с диапазоном настройки от 0 до 250 бар для защиты системы от перегрузок.
- Материалы: Корпус выполнен из высокопрочного литого чугуна, обеспечивающего стабильность геометрических параметров при высоких давлениях.
- Присоединение: Резьбовые порты стандарта BSP (G1/2 и G3/8) для интеграции в магистральные линии.
Технические параметры эксплуатации:
Изделие эксплуатируется на минеральных маслах с кинематической вязкостью от 20 до 100 сСт. Чистота рабочей жидкости должна соответствовать классу 10 по NAS 1638 или 19/16 по ISO 4406, что гарантирует длительный ресурс прецизионных пар золотник-корпус.
