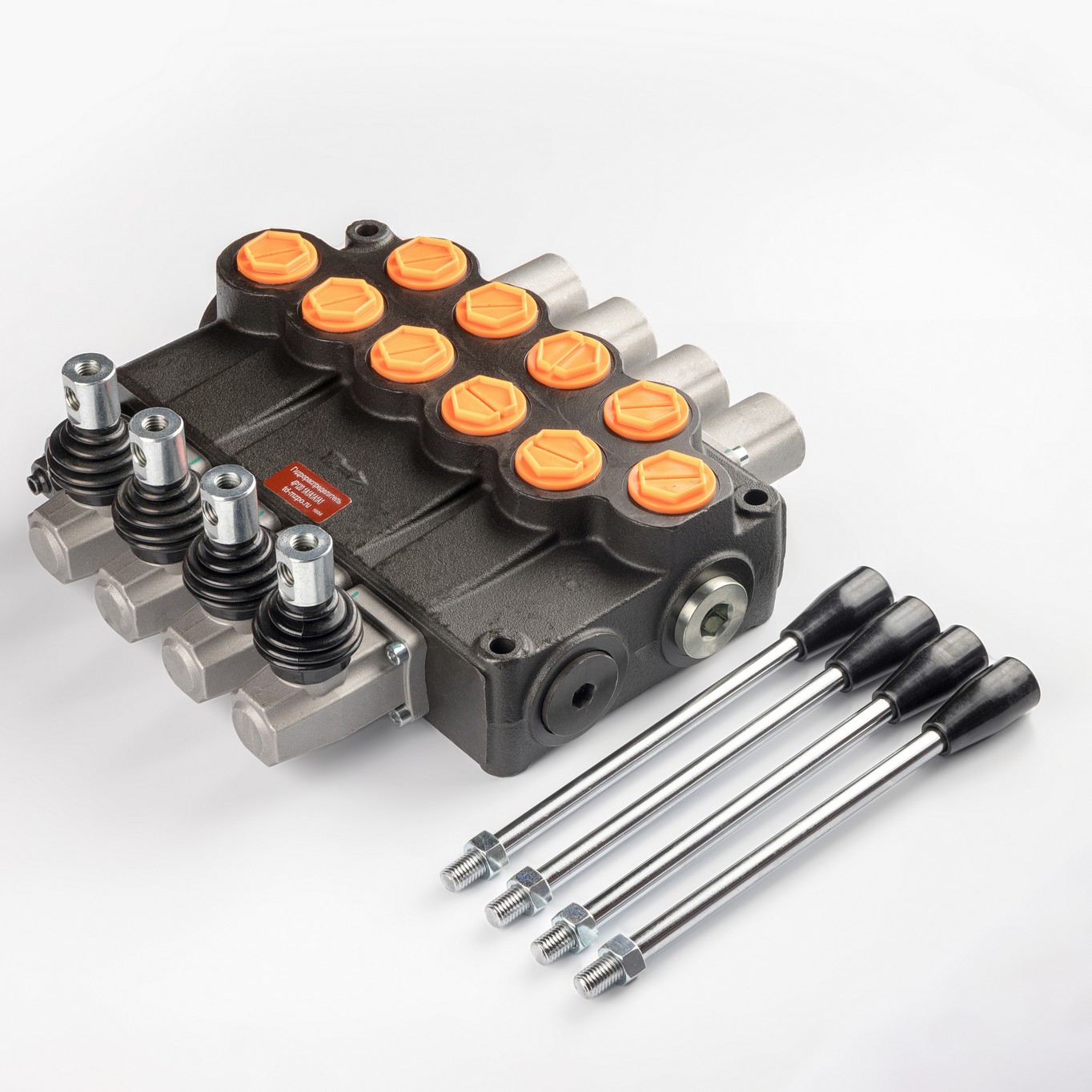

Техническое описание гидрораспределителя 4P120F-OT
Моноблочный четырехсекционный гидравлический распределитель предназначен для управления направлением потока, регулирования расхода и ограничения давления рабочей жидкости в исполнительных механизмах гидросистем. Устройство обеспечивает ручное управление золотниками согласно заданной схеме распределения.
Конструктивные особенности и функционал
- Тип конструкции: Моноблочный корпус повышенной жесткости, обеспечивающий герметичность соединений при высоких нагрузках.
- Клапанная группа: Интегрированный предохранительный (предохранительно-переливной) клапан прямого действия с диапазоном настройки давления от 0 до 250 бар.
- Золотниковая группа: Четыре независимых золотника типа 1А1 (стандартная схема с пружинным возвратом в нейтральное положение).
- Порты: Предусмотрен канал последовательного соединения (N-порт) для интеграции в сложные многоконтурные системы.
Соответствие стандартам
Изделие спроектировано и изготовлено в соответствии с требованиями ГОСТ 12.2.086-87 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к конструкциям) и ГОСТ 20245-81 (Гидрораспределители золотниковые. Общие технические условия).
Технические параметры эксплуатации
- Номинальный расход рабочей жидкости: 120 л/мин.
- Максимальное рабочее давление в напорной линии: 315 бар.
- Требования к чистоте рабочей жидкости: не ниже 10 класса по NAS 1638 или 19/16 по ISO 4406.
- Климатическое исполнение: эксплуатация при температуре окружающей среды от -40 до +60 °C.
