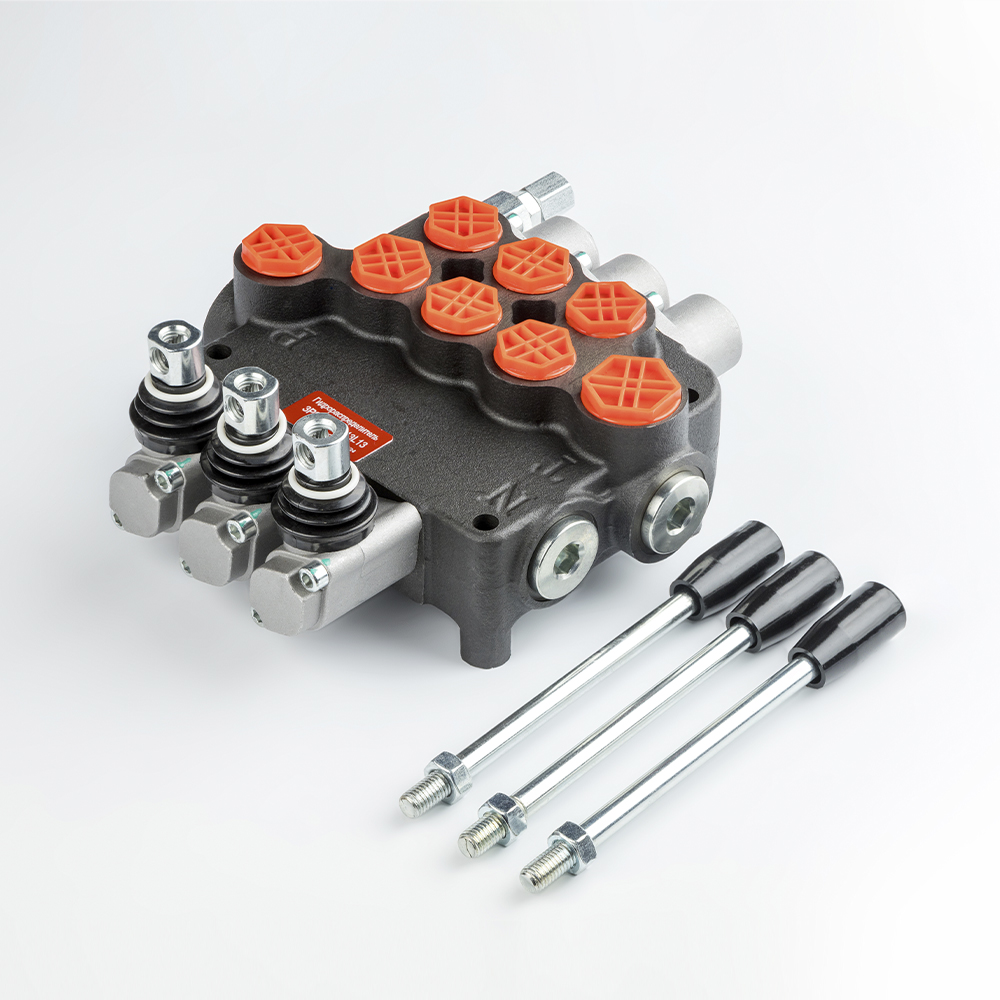

Техническое описание гидрораспределителя 3P80-1L13L13L13
Моноблочный трехсекционный гидрораспределитель предназначен для управления направлением потока, регулирования расхода и ограничения давления рабочей жидкости в исполнительных механизмах гидравлических систем. Устройство выполнено в прочном чугунном корпусе, обеспечивающем высокую эксплуатационную надежность при номинальном давлении до 250 бар.
Конструктивные особенности и функционал:
- Тип золотника: Модель оснащена тремя золотниками типа L13, обеспечивающими плавающий режим с фиксацией, а также фиксацию в позициях «подъем» и «опускание».
- Предохранительный клапан: Встроенный регулируемый клапан аварийного сброса давления (диапазон настройки 0–250 Bar) исключает необходимость установки дополнительных гидравлических компонентов защиты.
- Гидравлические порты: Входная линия (P) и рабочие отводы (A, B) имеют резьбовое соединение G1/2. Слив (T) и порт последовательного соединения (N) выполнены с резьбой G3/4.
Технические стандарты и соответствие:
Изделие соответствует требованиям ГОСТ 12.2.086-83 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к конструкциям) и ГОСТ 16514-96 (Гидрораспределители. Общие технические условия). Чистота рабочей жидкости должна соответствовать классу 10 по NAS1638 или классу 19/16 по ISO 4406.
Эксплуатационные параметры:
- Номинальный расход: 80 л/мин;
- Максимальное пиковое давление: 315 бар;
- Диапазон температур рабочей среды: от -20 до +80 °C;
- Вязкость масла: 12 ... 800 мм²/с.
