Техническое описание гидрораспределителя 3P80-1A1L12L12

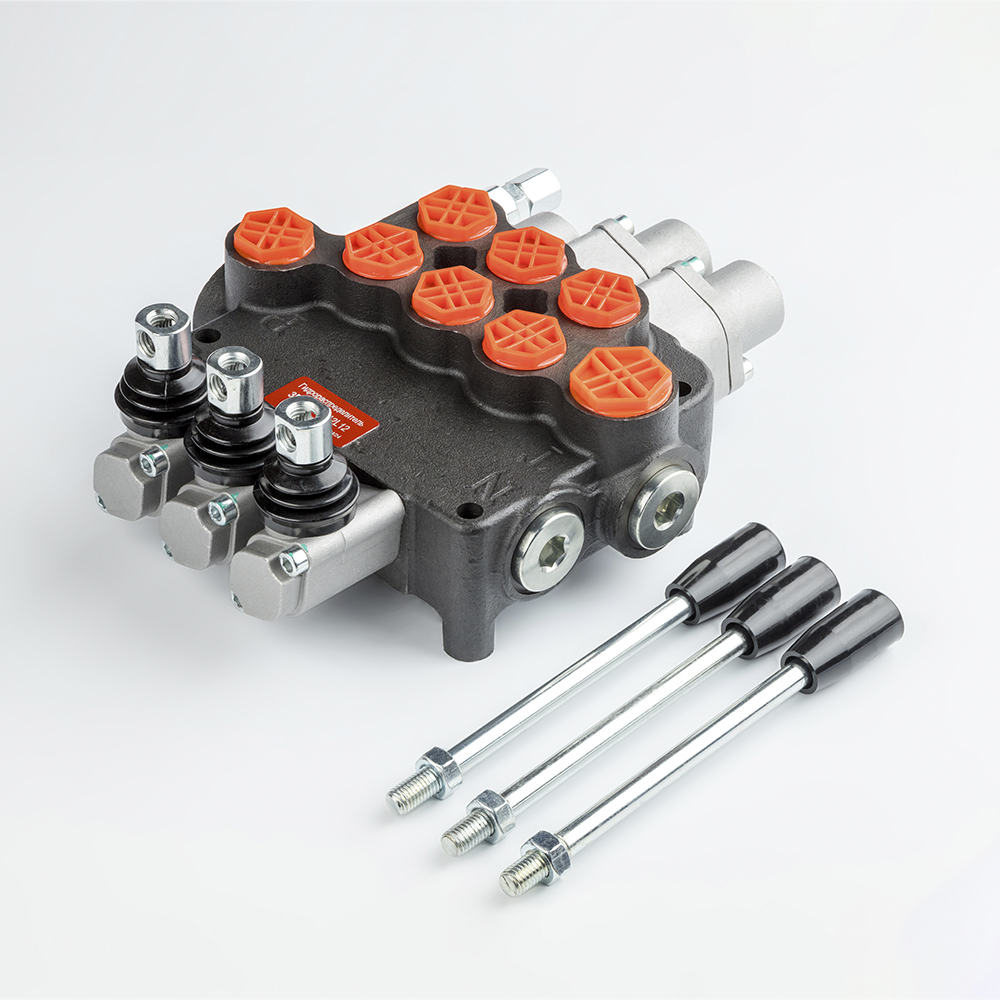

Моноблочный гидрораспределитель 3P80-1A1L12L12 представляет собой трехсекционный агрегат золотникового типа, предназначенный для управления направлением потока, ограничения давления и регулирования расхода рабочей жидкости в гидравлических системах. Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные и системы смазочные. Общие технические требования).
Конструктивные и функциональные особенности:
- Тип конструкции: Моноблочный чугунный корпус с высокой механической прочностью.
- Конфигурация золотников:
- Секция 1 (A1): Трехпозиционный золотник с пружинным возвратом в нейтраль (без фиксации).
- Секции 2 и 3 (L12): Четырехпозиционные золотники с плавающим режимом и фиксацией в нем, подъем и опускание — подпружиненные.
- Предохранительный клапан: Встроенный регулируемый клапан прямого действия (диапазон настройки 0–250 Bar).
- Рабочая среда: Минеральные масла с классом чистоты не ниже 10 по NAS1638 или 19/16 по ISO 4406.
Технические характеристики:
- Номинальный расход: 80 л/мин
- Максимальное давление: 315 бар
- Количество рабочих секций: 3
- Присоединительные порты: P (вход) — G1/2; A, B (рабочие) — G1/2; T, N (слив/последовательное соединение) — G3/4.
Оборудование эксплуатируется в соответствии с нормами ГОСТ 15150-69 в условиях умеренного и холодного климата.
