Техническое описание моноблочного гидрораспределителя 3P40

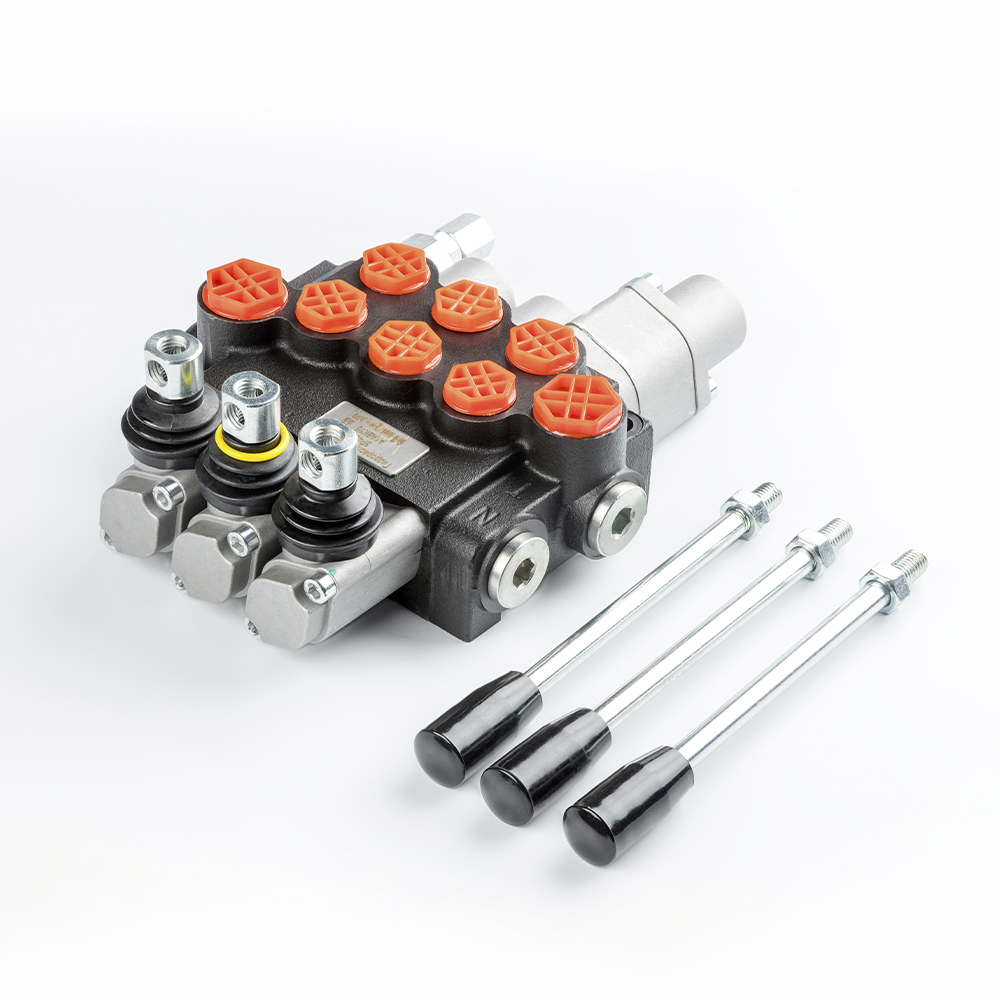

Трехсекционный моноблочный гидрораспределитель предназначен для управления направлением потока, регулирования величины расхода и ограничения давления рабочей жидкости в гидравлических системах мобильных машин и промышленного оборудования. Изделие соответствует требованиям ГОСТ 12.2.086-87 и ГОСТ 16514-96.
Конструктивные особенности и функционал
Гидрораспределитель оснащен встроенным предохранительным (главным) клапаном прямого действия, обеспечивающим защиту системы от перегрузок в диапазоне регулировки от 0 до 250 бар. Конструкция моноблочного типа минимизирует риск утечек и повышает жесткость корпуса. Управление золотниками осуществляется в ручном режиме.
Конфигурация золотников данной модели:
- Секция 1 (A1): Пружинный возврат в нейтральное положение из рабочих позиций «Подъем» и «Опускание» (без фиксации).
- Секция 2 (A1): Пружинный возврат в нейтральное положение из рабочих позиций «Подъем» и «Опускание» (без фиксации).
- Секция 3 (A8K16): Комбинированный режим. Позиции «Подъем» и «Опускание» с механической фиксацией. Дополнительное четвертое положение — «Плавающий режим» (K16) с фиксацией, обеспечивающее соединение рабочих полостей A и B со сливной линией T.
Технические параметры эксплуатации
- Номинальный расход: 40 л/мин.
- Рабочее давление (ном./макс.): 250 / 315 бар.
- Рабочая среда: Минеральные масла с кинематической вязкостью 10...400 сСт.
- Класс чистоты жидкости: Не ниже 10 по NAS1638 или 19/16 по ISO 4406.
- Климатическое исполнение: Эксплуатация при температуре окружающей среды от -40 до +60 °C.
