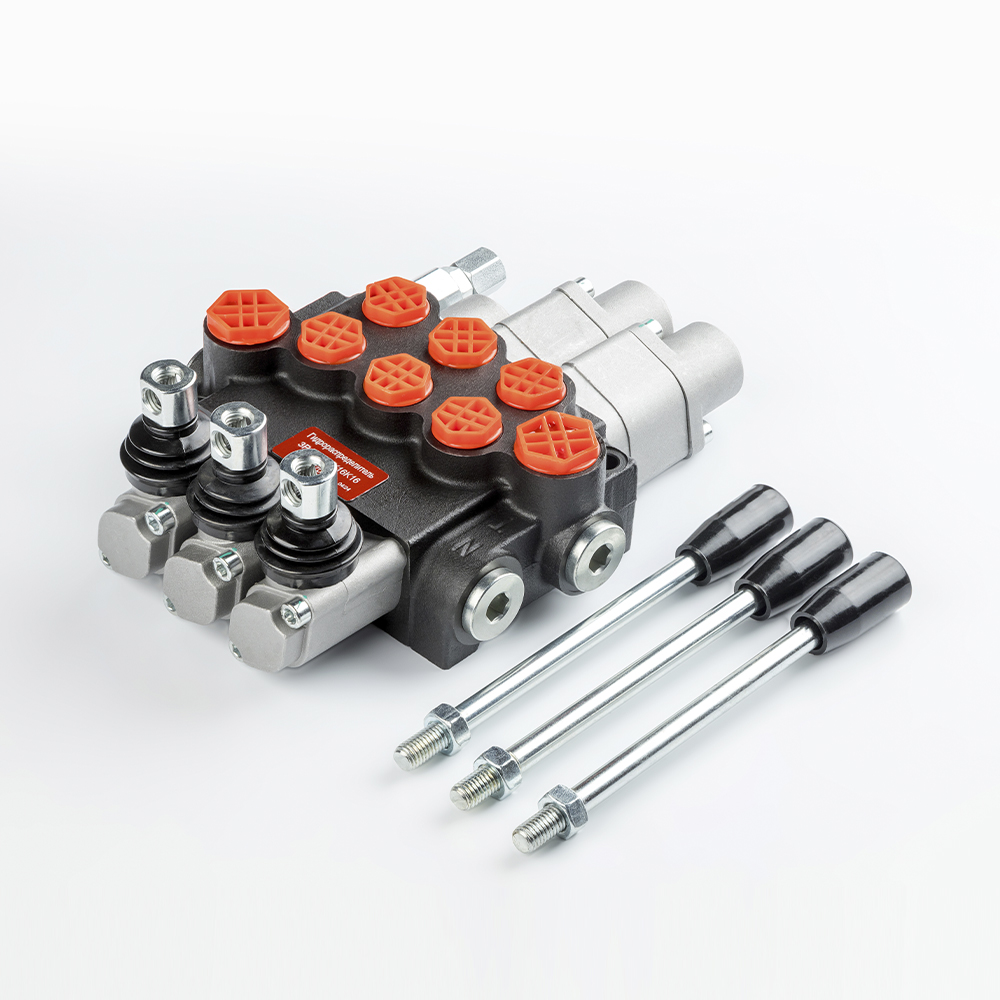

Техническое описание гидрораспределителя 3P40-1A1K16K16
Моноблочный гидравлический распределитель трехсекционного исполнения предназначен для изменения направления потока, регулирования расхода и ограничения давления рабочей жидкости в исполнительных механизмах гидравлических систем. Изделие соответствует требованиям ГОСТ 20245-81 в части общих технических условий для гидрораспределителей.
Конструктивные особенности и функционал
Устройство оснащено встроенным предохранительным клапаном прямого действия с диапазоном настройки давления от 0 до 250 бар. Конструкция моноблока обеспечивает высокую герметичность и компактность узла. Управление золотниками осуществляется в ручном режиме.
Конфигурация золотников данной модели (A1, K16, K16):
- Секция 1 (A1): Трехпозиционный золотник с пружинным возвратом в нейтральное положение (без фиксации в рабочих позициях).
- Секция 2 и 3 (K16): Четырехпозиционные золотники, обеспечивающие подъем, опускание и «плавающий режим». Плавающий режим снабжен механической фиксацией, позиции подъема и опускания — с пружинным возвратом.
Технические регламенты и эксплуатация
Гидрораспределитель спроектирован для работы в макроклиматических районах с умеренным и холодным климатом. Параметры чистоты рабочей жидкости должны соответствовать классу 10 по NAS 1638 или классу 19/16 по ISO 4406, что коррелирует с требованиями ГОСТ 17216-2001.
Гидравлические параметры:
- Номинальный расход: 40 л/мин;
- Максимальное рабочее давление: 315 бар;
- Присоединительные порты: P, T, N — G1/2"; A, B — G3/8".
