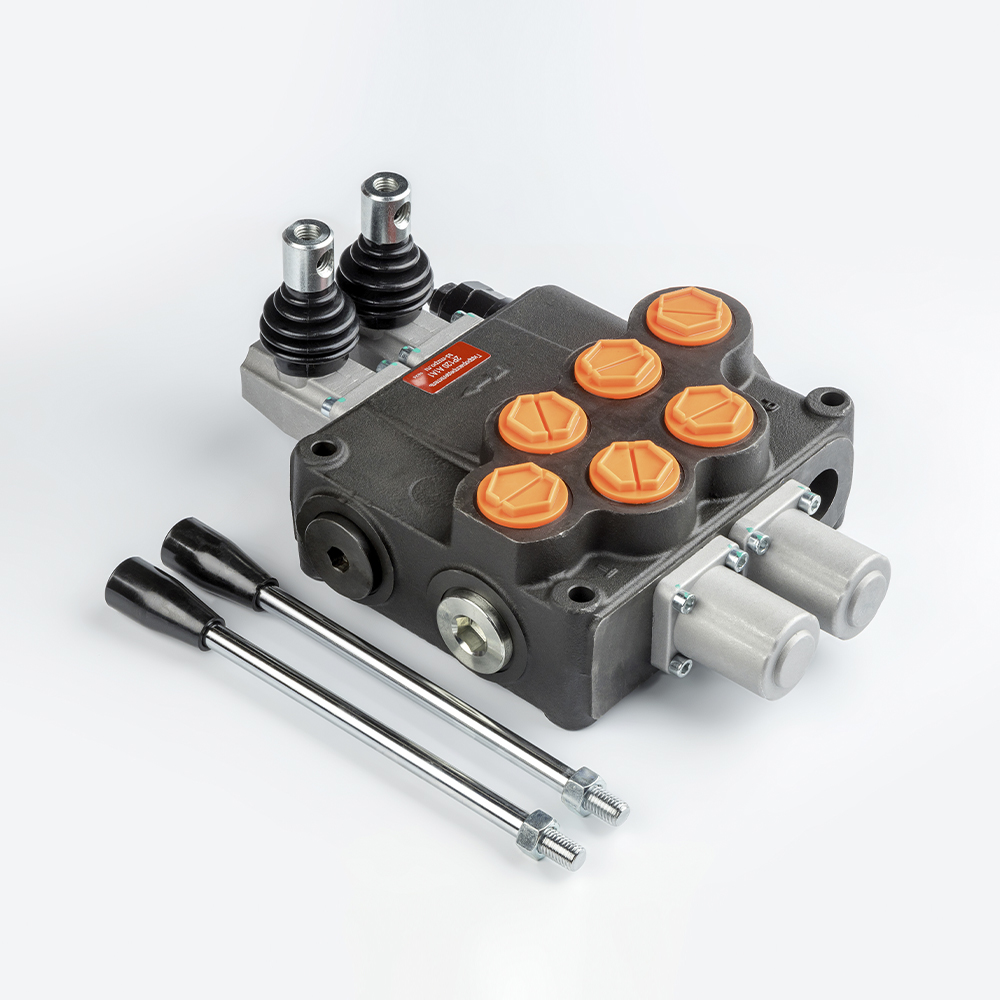

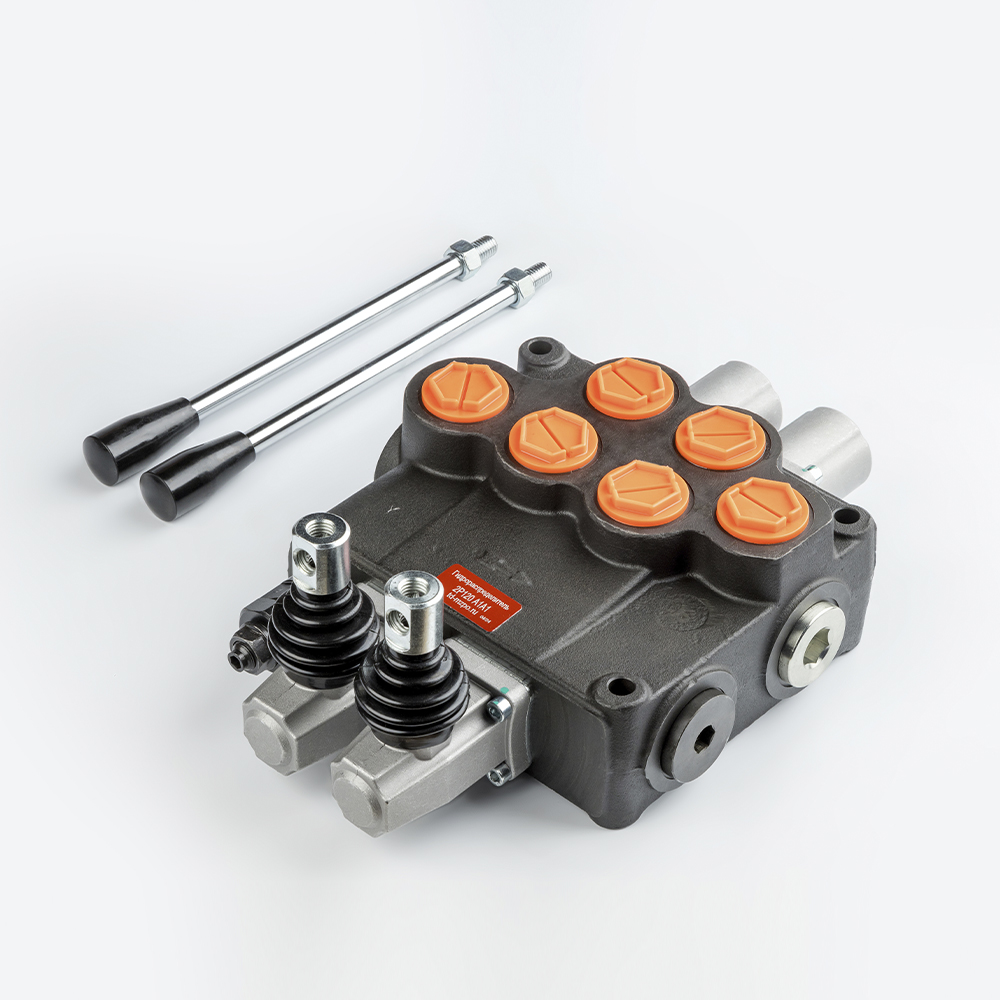

Техническое описание гидрораспределителя 2P120F-OT
Моноблочный гидравлический распределитель двухсекционного типа предназначен для прецизионного управления потоками рабочей жидкости в исполнительных механизмах гидравлических систем. Устройство функционирует в ручном режиме управления в соответствии со схемой золотников А1А1.
Технические параметры и конструктивные особенности:
- Конструкция: Моноблочный корпус повышенной жесткости, обеспечивающий герметичность при высоких эксплуатационных нагрузках.
- Регулирующая аппаратура: В конструкцию интегрирован предохранительный клапан непрямого действия (аварийного сброса) с диапазоном настройки давления от 0 до 250 Bar, что исключает необходимость установки дополнительных гидравлических компонентов защиты.
- Золотниковая группа: Тип А1 — трехпозиционный золотник с пружинным возвратом в нейтральное положение (без фиксации в крайних рабочих позициях).
- Стандартизация: Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные и системы смазочные. Общие технические требования) и ГОСТ 20245-81 в части параметров давления и расхода.
Эксплуатационные характеристики:
Прибор оптимизирован для работы с минеральными маслами, соответствующими классу чистоты 19/16 по ISO 4406 (класс 10 по NAS 1638). Присоединительные порты G1" обеспечивают минимальное гидравлическое сопротивление при номинальном расходе 120 л/мин.
