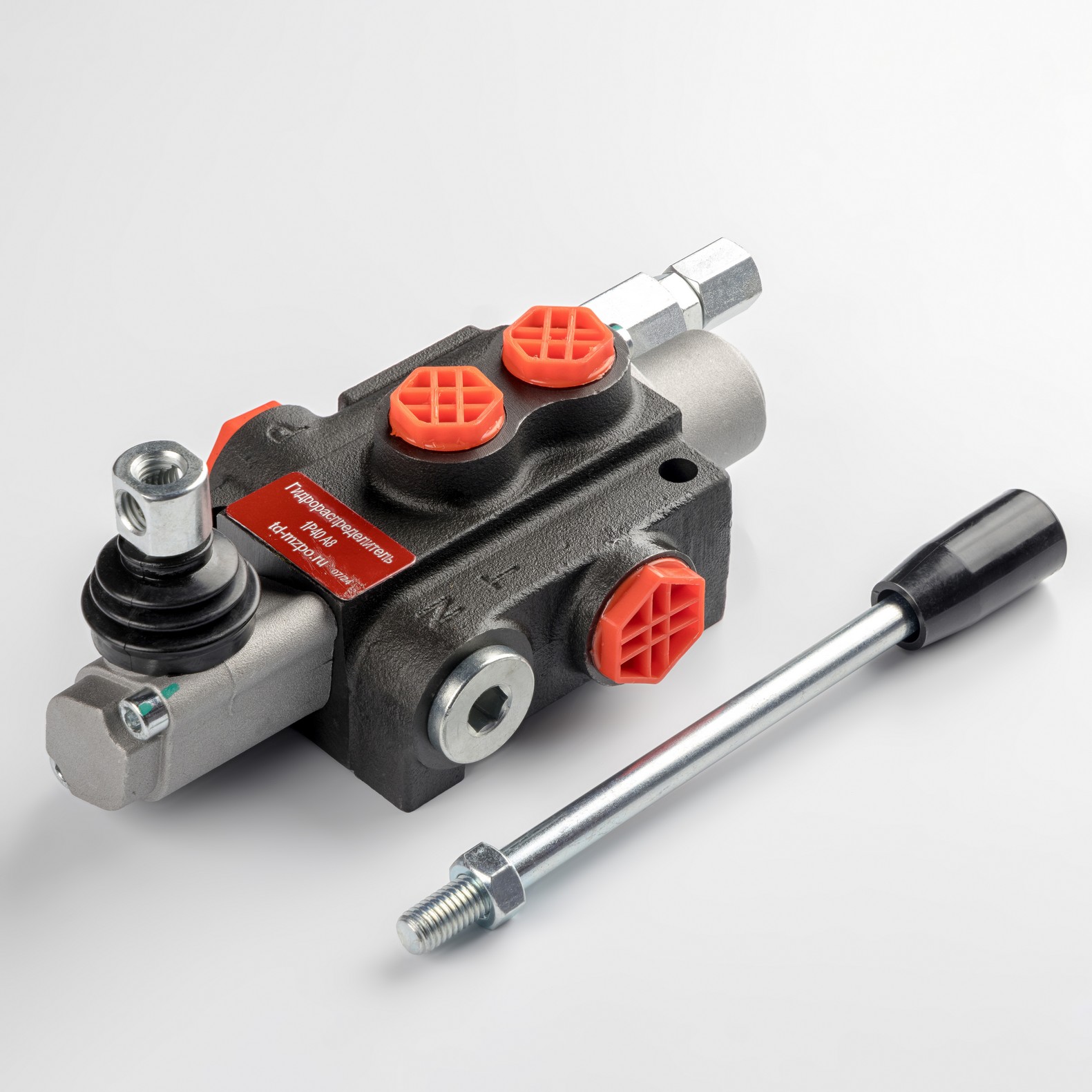

Техническое описание гидрораспределителя 1P40F-OW
Моноблочный гидравлический распределитель серии Р40 предназначен для изменения направления потока и регулирования расхода рабочей жидкости в исполнительных механизмах гидравлических систем. Устройство выполнено в односекционном исполнении и соответствует требованиям ГОСТ 20245-81 по параметрам герметичности и функциональной надежности.
Конструктивные особенности и функционал:
- Тип распределителя: Моноблочный, золотникового типа.
- Схема золотника (А8): Трехпозиционный золотник с механической фиксацией в обоих рабочих положениях («Подъем» и «Опускание»).
- Предохранительный клапан: Встроенный регулируемый клапан прямого действия. Диапазон настройки давления: от 0 до 250 бар (номинальное значение настройки — 250 бар).
- Управление: Ручное, посредством рычажного механизма.
Технические характеристики:
- Номинальный расход: 40 л/мин.
- Максимальное рабочее давление: 315 бар.
- Присоединительная резьба:
- Порты нагнетания (P) и слива (T): G1/2";
- Рабочие порты (A, B): G3/8";
- Порт последовательного соединения (N): G1/2".
- Рабочая среда: Минеральные масла для гидравлических систем с кинематической вязкостью 10...400 мм²/с.
- Класс чистоты жидкости: Не ниже 10 по NAS1638 или 19/16 по ISO 4406.
- Температурный диапазон: Эксплуатация при температуре окружающей среды от -40°C до +60°C.
Изделие соответствует стандартам безопасности и техническим регламентам, обеспечивая стабильную работу гидравлического контура при соблюдении условий эксплуатации согласно ГОСТ 16514-96.
