Техническое описание гидрораспределителя P120F-OT

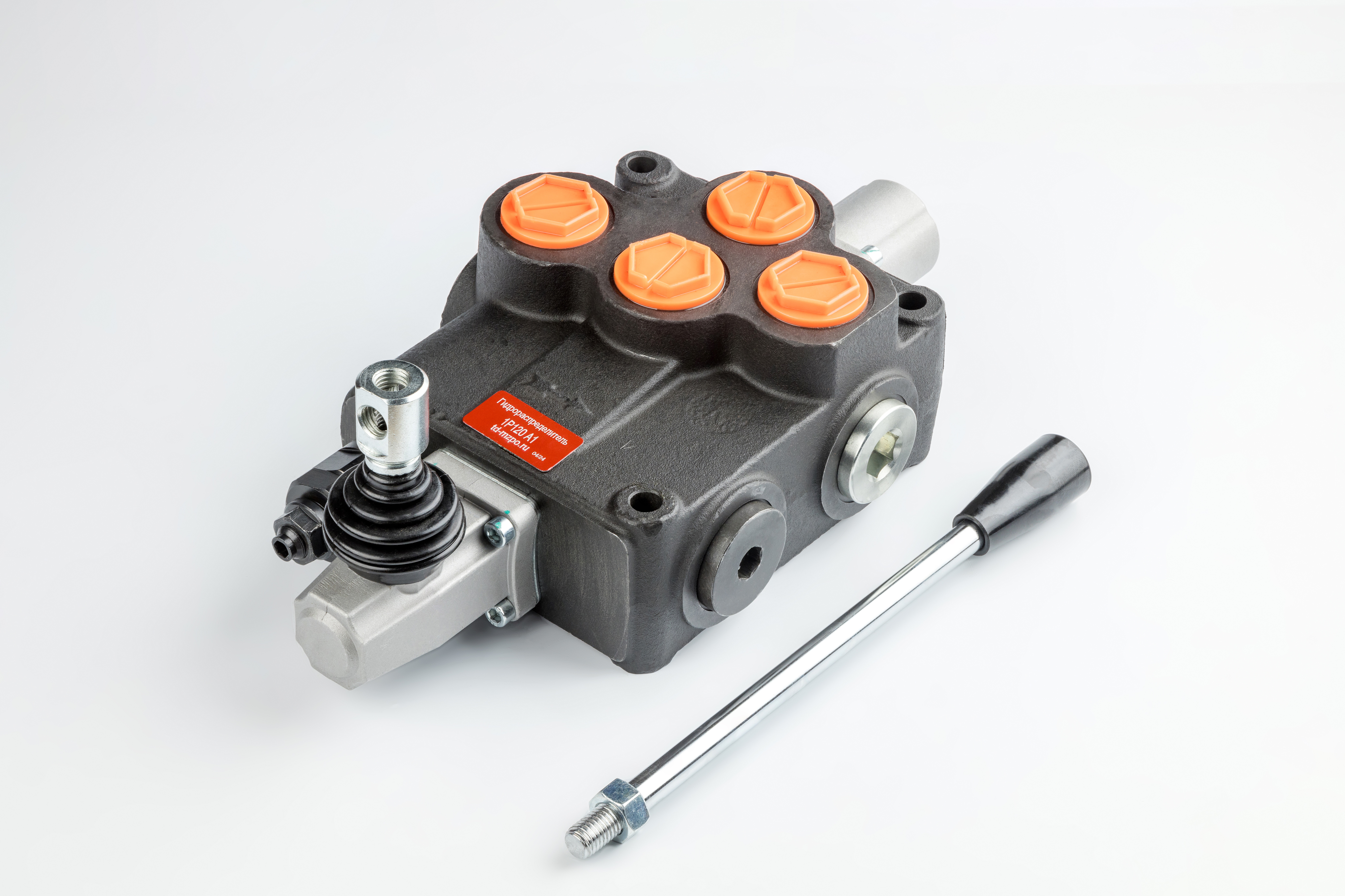

Моноблочный гидравлический распределитель P120F-OT (модификация Р120-А1 GkZ1) представляет собой односекционный агрегат золотникового типа, предназначенный для управления направлением потока, ограничения давления и регулирования расхода рабочей жидкости в исполнительных механизмах гидравлических систем. Устройство соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Конструктивные особенности и функционал:
- Тип распределителя: Моноблочный, односекционный.
- Управление: Ручное, посредством рычажного механизма.
- Схема золотника (А1): Трехпозиционный золотник с пружинным возвратом в нейтральное положение (без фиксации в рабочих положениях "подъем" и "опускание").
- Предохранительный клапан: Интегрированный регулируемый клапан аварийного сброса давления с диапазоном настройки 0–250 Bar, обеспечивающий защиту гидросистемы от перегрузок.
- Присоединительная резьба: Порты входа (P), рабочих отводов (A, B) и слива (T) выполнены в стандарте G1", порт последовательного соединения (N) — M36.
Эксплуатационные параметры:
Агрегат рассчитан на работу в условиях умеренного и холодного климата. Чистота рабочей жидкости должна соответствовать классу 10 по NAS1638 или 19/16 по ISO4406, что гарантирует длительный ресурс золотниковых пар и стабильность гидравлических характеристик. Изделие спроектировано с учетом норм ГОСТ 12.2.086-83 по безопасности эксплуатации гидравлического оборудования.
