Фитинги для РВД: типы, стандарты, совместимость

18 сен 2026

#фитинги

#РВД

#стандарты резьб

#JIC

#BSP

#ORFS

#DIN 2353

Какие бывают фитинги для РВД, чем отличаются BSP, JIC, ORFS и метрика DIN 2353, таблицы соответствия типоразмеров и типичные ошибки при подборе.

Фитинг РВД — это концевая арматура рукава высокого давления: ниппель, который вставляется в рукав, обжимная муфта (гильза) и присоединительная часть — гайка или штуцер под резьбу узла. Ошибиться здесь дорого: соединение с «похожей» резьбой, но другим углом конуса, течёт или срывает резьбу под давлением. Ниже — типы фитингов, стандарты резьб и таблицы совместимости, по которым мы подбираем арматуру каждый день.

Из чего состоит соединение РВД

Рукав — РВД по ГОСТ 6286-2017 или импортный (SAE 100R1/R2, EN 853/856), с двумя оплётками или навивкой.
Ниппель — вставная часть с хвостовиком под внутренний диаметр рукава.
Обжимная муфта (гильза) — обжимается прессом, обеспечивая неразъёмное соединение.
Присоединительная часть — гайка (накидная) или штуцер с резьбой и уплотнением: конус, плоский торец с кольцом, торец под шайбу.
Адаптеры и переходники — соединяют разные стандарты: «метрика ↔ BSP», «JIC ↔ ORFS», «штуцер ↔ гайка».

Типы фитингов

По способу монтажа

Обжимные (под опрессовку) — самый надёжный вариант для высокого давления; собираются на прессе, многоразовому ремонту не подлежат.
Разъёмные (резьбовые, многоразовые) — ниппель с гайкой и конусом; удобны в ремонте и на магистралях, где нужна разборка.
Быстроразъёмные (БРС) — соединение/разъединение без инструмента: Flate Face (ISO 16028), ISO A (ISO 7241-1A), ISO B.

По геометрии

прямые, угловые 45° и 90°, «под 45° с поворотом» — выбирают по удобству монтажа и радиусу изгиба рукава;
переходники, тройники, крестовины, заглушки;
фланцевые (SAE-фланцы ISO 6162-1/-2, 3000 и 6000 psi, коды 61/62) — для больших расходов и давлений;
«банжо» (DIN 7642) — полый болт с уплотнительными шайбами для подвода/слива.

Стандарты резьб и уплотнений

Главное, что нужно знать: стандарт определяется не только резьбой, но и типом уплотнения — конусом 24°, 37°, 45°, 30°, плоским торцом с кольцом или торцом под шайбу.

Стандарт	Резьба, профиль	Уплотнение	Где встречается
BSP / G (ISO 228-1)	цилиндрическая трубная, 55°	медная/резиновая шайба или О-ринг у бурта	европейская гидравлика и пневматика, импортные узлы
BSPT / R (ISO 7-1)	коническая трубная, 55°	по резьбе (герметик, лён)	старые европейские агрегаты, КИП
JIC (SAE J514, UNF)	дюймовая UNF, 60°	конус 37°, металл-металл	американская техника, спецтехника, навесное оборудование
SAE 45° (SAE J512)	дюймовая UNF	конус 45°	автомобильные и пневматические системы
ORFS (SAE J1453)	дюймовая UNF	плоский торец с О-рингом, фаска 90°	американская гидравлика высокого давления
Метрика DIN 2353 — DKOL / DKOS	метрическая, 60°	конус 24°: DKOL — с уплотнительным кольцом, DKOS — металл-металл	европейская гидравлика: серии L (лёгкая) и S (тяжёлая)
NPT (ASME B1.20.1)	коническая, 60°	по резьбе	американские узлы, датчики, КИП
JIS B 8363 / Komatsu	дюймовая	конус 30°	японская техника
Banjo (DIN 7642)	метрическая/дюймовая	полый болт + две шайбы	сливные и подводящие линии
SAE-фланец (ISO 6162)	—	О-ринг в канавке фланца	большие расходы, 3000/6000 psi

Важно: «американский конус» — это 37° (JIC), «европейский» — 24° (DIN 2353), «японский» — 30° (JIS). Внешне похожие фитинги этих стандартов не взаимозаменяемы.

Как читать обозначение фитинга

Возьмём артикул из нашего каталога: «Адаптер BSP — Metric (Г-Ш) 1/2-14 — M16×1,5-10L».

BSP 1/2-14 — трубная резьба G1/2", 14 ниток на дюйм (сторона BSP);
Metric M16×1,5-10L — метрическая резьба M16×1,5, серия L (лёгкая), под DN10;
Г-Ш — с одной стороны накидная гайка, с другой штуцер (Ш-Ш — штуцер-штуцер, Г-Г — гайка-гайка).

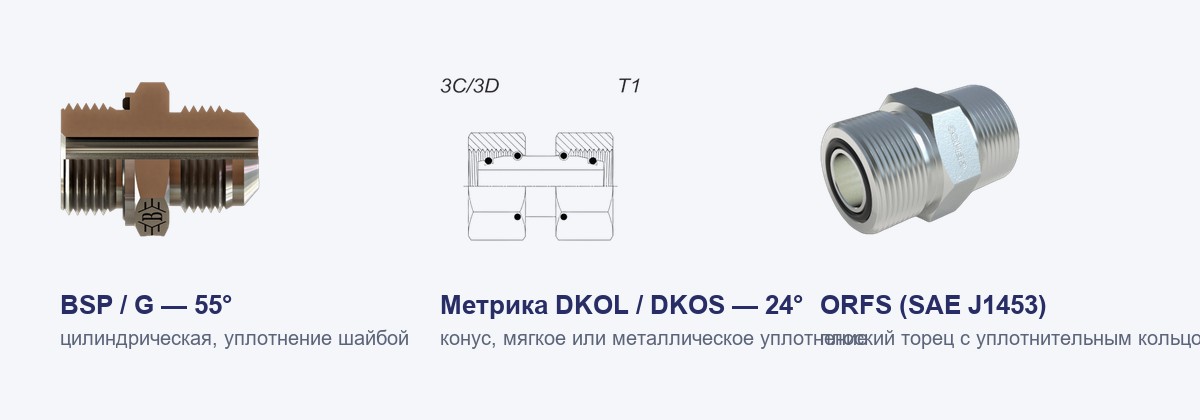

Типы уплотнений фитингов: BSP 55°, метрика DKOL/DKOS 24°, ORFS с кольцом

Таблица соответствия типоразмеров

Ориентир для подбора: диаметр рукава (DN) — размер по SAE (dash) — метрические серии L и S — британская трубная резьба.

DN рукава	SAE (dash)	Метрика L (лёгкая)	Метрика S (тяжёлая)	BSP / G
DN6	-04 (7/16-20 UNF)	M12×1,5	M14×1,5	G1/4"
DN8	-05 (1/2-20 UNF)	M14×1,5	M16×1,5	G1/4" — G3/8"
DN10	-06 (9/16-18 UNF)	M16×1,5	M18×1,5	G3/8"
DN12	-08 (3/4-16 UNF)	M18×1,5	M20×1,5	G1/2"
DN16	-10 (7/8-14 UNF)	M22×1,5	M24×1,5	G1/2" — G5/8"
DN20	-12 (1 1/16-12 UN)	M26×1,5	M30×2	G3/4"
DN25	-16 (1 5/16-12 UN)	M30×2	M36×2	G1"
DN32	-20 (1 5/8-12 UN)	M36×2	M42×2	G1 1/4"
DN40	-24 (1 7/8-12 UN)	M45×2	M52×2	G1 1/2"
DN50	-32 (2 1/2-12 UN)	M52×2	—	G2"

Таблица — ориентировочная: конкретные типоразмеры и рабочие давления зависят от стандарта рукава, серии фитинга и производителя. Для ответственных узлов подбираем по паспорту оборудования.

Как подобрать фитинг: 4 шага

Диаметр — внутренний диаметр рукава (DN) и тип рукава: под оплётку, навивку, спираль.
Тип фитинга — обжимной или разъёмный, прямой или угловой (45°/90°).
Присоединение — стандарт и размер резьбы: BSP, JIC, ORFS, метрика DIN, NPT, фланец.
Уплотнение — конус, плоский торец с кольцом, торец под шайбу; марка резины кольца под рабочую жидкость.

Частые ошибки

JIC (37°) путают с BSP (55°) — резьба «наживляется», но соединение течёт под давлением;
метрику DIN 2353 (24°) путают с метрической цилиндрической / ГОСТ — разные уплотнения;
ORFS затягивают «до металла» — передавливают уплотнительное кольцо, нужен момент по паспорту;
конические BSPT/NPT ставят в цилиндрические отверстия без переходника;
подбирают фитинг только по резьбе, забывая про угол конуса и серию (L/S) — при монтаже не совпадает глубина посадки.

Частые вопросы

Чем JIC отличается от BSP?: JIC — дюймовая резьба UNF (60°) с конусом 37°, уплотнение металл-металл. BSP/G — цилиндрическая трубная резьба с профилем 55°, уплотняется шайбой или кольцом у бурта. Взаимозаменяемости нет.
Можно ли соединить метрику с BSP?: Только через переходник с двумя разными присоединительными частями. Напрямую — нельзя, шаг и профиль резьбы разные.
Что такое DKOL и DKOS?: Обозначения метрических соединений DIN 2353 с конусом 24°: DKOL — с уплотнительным кольцом (мягкое уплотнение), DKOS — металл-металл по конусу.
Как определить размер и шаг резьбы?: Замерьте наружный диаметр резьбы штангенциркулем и посчитайте число ниток на 10 мм (или на дюйм) резьбомером, затем сверьтесь с таблицей стандарта. Пришлите фото и замер — подберём.
Чем отличается Г-Ш от Ш-Ш?: Г-Ш: с одной стороны накидная гайка, с другой штуцер. Ш-Ш: обе стороны штуцеры (наружная резьба/конус). Г-Г: обе стороны гайки.
